Ткмв2Устройство автоматического включения резерва ТКМ-V2.
Описание
Устройство включения автономного резервного питания (УВАРП) ТКМ-V2 предназначено для управления автоматическим запуском различных дизельных и бензиновых генераторных станций различных фирм-изготовителей, оснащеных исполнительными устройствами производства фирмы ООО “Техкам-Сервис” (смотри раздел “ Исполнительные устройства (ИУ)”). Отличается привлекательным дизайном и возможностью подключения широкого спектра генераторных станций.
Устройство рассчитано на работу в однофазных и трехфазных сетях.
Устройство выпускается в трёх вариантах:

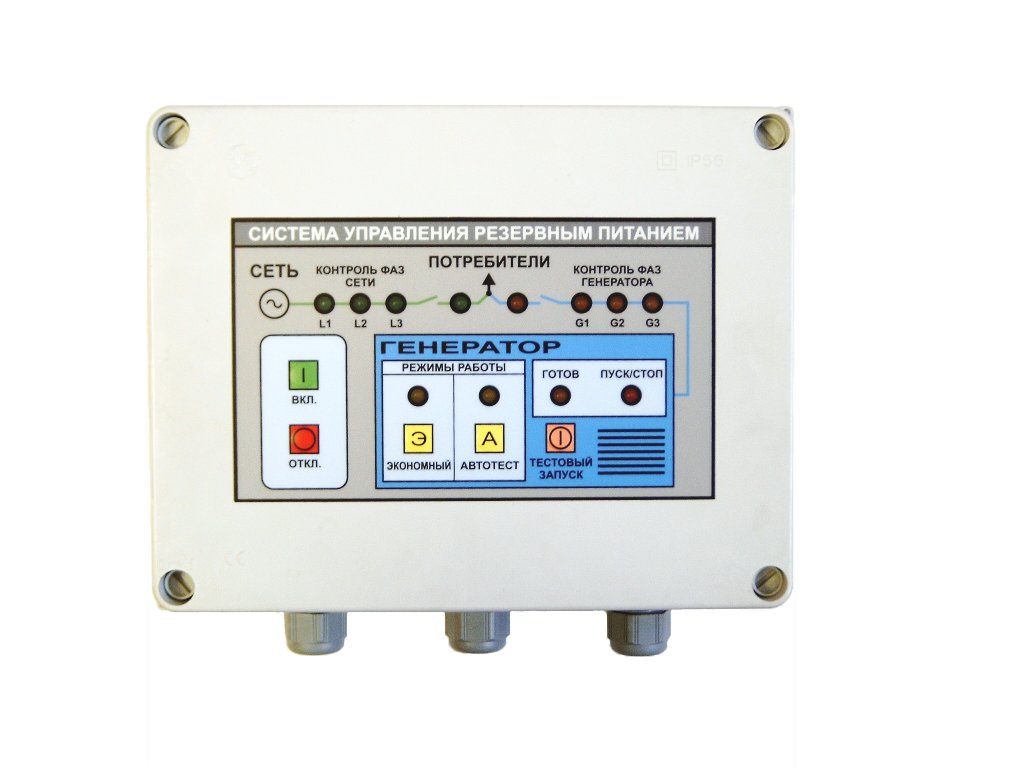

- Контроллер без силовой части. В этом случае силовую часть заказчик может собрать сам или воспользоваться шкафом ШК нашей сборки.

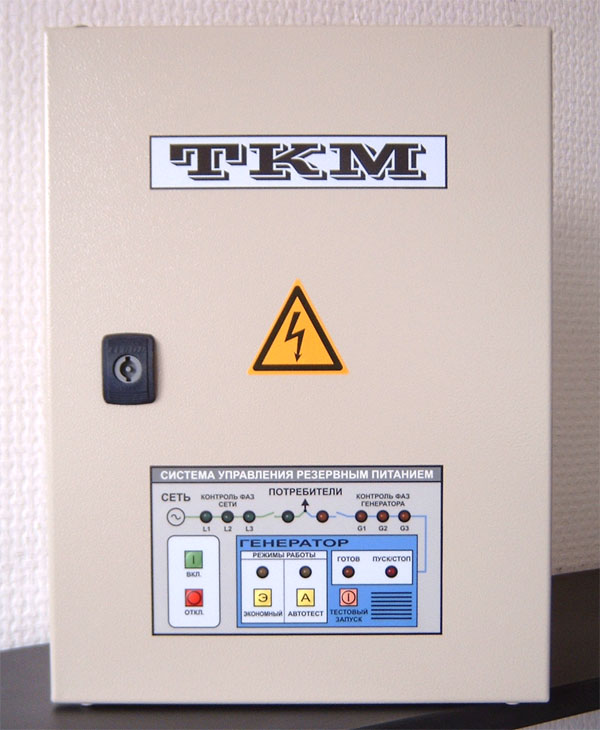

- В силовом шкафу на 13кВт.

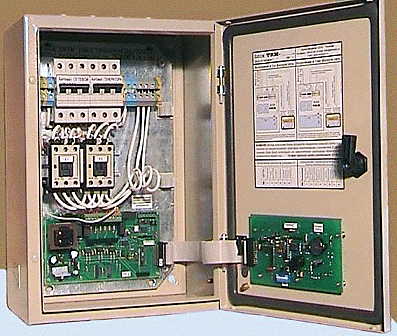

- В силовом шкафу на 18кВт.
Кликните по изображению, чтобы увеличить.
Возможности
- отслеживание состояния сети, включает в себя:
- запуск генератора и подключение его к нагрузке при пропадании напряжения в сети хотя бы в одной из фаз;
- запуск генератора и подключение его к нагрузке при снижении напряжения в сети ниже 165В хотя бы в одной из фаз;
- останов генератора при появлении напряжения в сети и переключение нагрузки на сеть;
- останов генератора при превышении входным напряжением порога 165В и переключение нагрузки на сеть.
- ручной запуск и останов генератора в любом режиме;
- режим "Автотест" (производит автоматический тестовый запуск генератора каждые две недели (день недели и час программируется клиентом));
- "экономный режим" работы при работе от генератора;
- "летний" и "зимний" режимы прогрева генераторной станции;
- индикация состояния каждой из фаз сети и генератора;
- звуковая и световая сигнализация об аварийных ситуациях;
- ежегодная сигнализация о необходимости регламентного обслуживания системы;
- "сквозной режим" (прямая коммутация нагрузки на сеть, с отключением системы резервирования);
- трёхступенчатая защита от встречных токов;
- подзарядка аккумулятора генераторной станции.
Совместимость
Работает с различными моделями дизельных и бензиновых генераторных станций, оснащенных исполнительными устройствами с интерфейсом управления "ДУ ТКМ-V2" (смотри раздел “ Исполнительные устройства (ИУ)”).
Технические характеристики
|
№ |
Параметр |
Значение |
| 1 | Рабочее напряжение | 220В при однофазном включении и 380В при трехфазном включении. |
| 2 | Тип рабочей сети | С глухо зануленной нейтралью |
| 3 | Максимальная коммутируемая мощность для исполнения в шкафу |
13кВт или 18кВт |
| 4 | Максимальный ток защиты от перегрузки по току на сетевом входе (тепловой автомат) | 20А (или 32А на заказ) на фазу |
| 5 | Максимальный ток защиты от перегрузки по току на входе генератора (тепловой автомат) | 20А (или 32А на заказ) на фазу |
| 6 | Порог по напряжению, ниже которого устройство считает, что напряжение отсутствует | 160В ± 10% |
| 7 | Напряжение питания блока от аккумулятора | От 7,5 до 16В |
| 8 | Максимальный потребляемый ток | 250мА (в ждущем режиме – 50мА) |
| 9 | Ток подзарядки аккумулятора | 100-250мА |
| 10 | Количество попыток запуска | 3 |
| 11 | Максимальная длительность сигнала запуска стартера | 5 секунд |
| 12 | Длительность промежутка между попытками запуска | 30 секунд |
| 13 | Время прогрева генератора | 60 – “летний” вариант, 120 – “зимний” |
| 14 | Время охлаждения генератора после снятия нагрузки | 75 секунд |
| 15 | Период запуска в режиме “Автотест” | 14 дней |
| 16 | Длительность запуска в режиме “Автотест” | 10 минут |
| 17 | Рабочий период в режиме “Экономный” | 2 часа (час работает, час отдыхает) |
| 18 | Диапазон рабочих температур | От 0°С до 50°С |
| 19 | Габаритные размеры, ШхВхГ (мм) |
Контроллер без силовой части: 220х170х80 В составе силового шкафа: 300х400х200 |
| 20 | Вес не более | Контроллер без силовой части: 1,1 кг В составе силового шкафа: 10,5 кг |
Код заказа
Контроллер без силовой части: ТКM-V2РС + (Код ИУ*)
В составе силового шкафа на 13кВт: ТКM-V2СВ-13кВт+ (Код ИУ*)
В составе силового шкафа на 18кВт: ТКM-V2СВ-18кВт+ (Код ИУ*)
*Код ИУ с интерфейсом "ДУ ТКМ-V2" (можно взять из “ таблиц быстрого выбора”).
Документация
| Файл |
Тип |
Дата создания |
Размер |
| Руководство по монтажу и эксплуатации TKM-V2 |
 |
11.08.2009 |
455 кБ |
| Рекламный буклет TKM-V2 |
|
11.08.2009 | 406 кБ |
| Рекомендуемая схема включения АВР серии ТКМ в проводку коттеджа | |
11.08.2009 |
44 кБ |
| Схема монтажа силовой части для контроллера ТКМ-V2PC |
|
11.08.2009 |
135 кБ |
