Одно- и трёхфазное устройство
автоматического включения резерва ТКМ-V8

Описание

Устройство автоматического включения резерва (АВР) ТКМ-V8 предназначено для управления автоматическим запуском различных маломощных (до 10кВт) дизельных и бензиновых генераторных станций различных фирм-изготовителей, и коммутации источников электроснабжения потребителей. Отличается простотой подключения, управления, высокой надёжностью,возможностью подключения широкого спектра генераторных станций и низкой стоимостью.

  • Устройство рассчитано на работу в однофазных сетях и трёхфазных сетях.
  • Устройство выпускается в силовом шкафу с рабочей мощностью до 10кВт (12кВА).
  • Поставляется в комплекте со жгутом управления генератором.

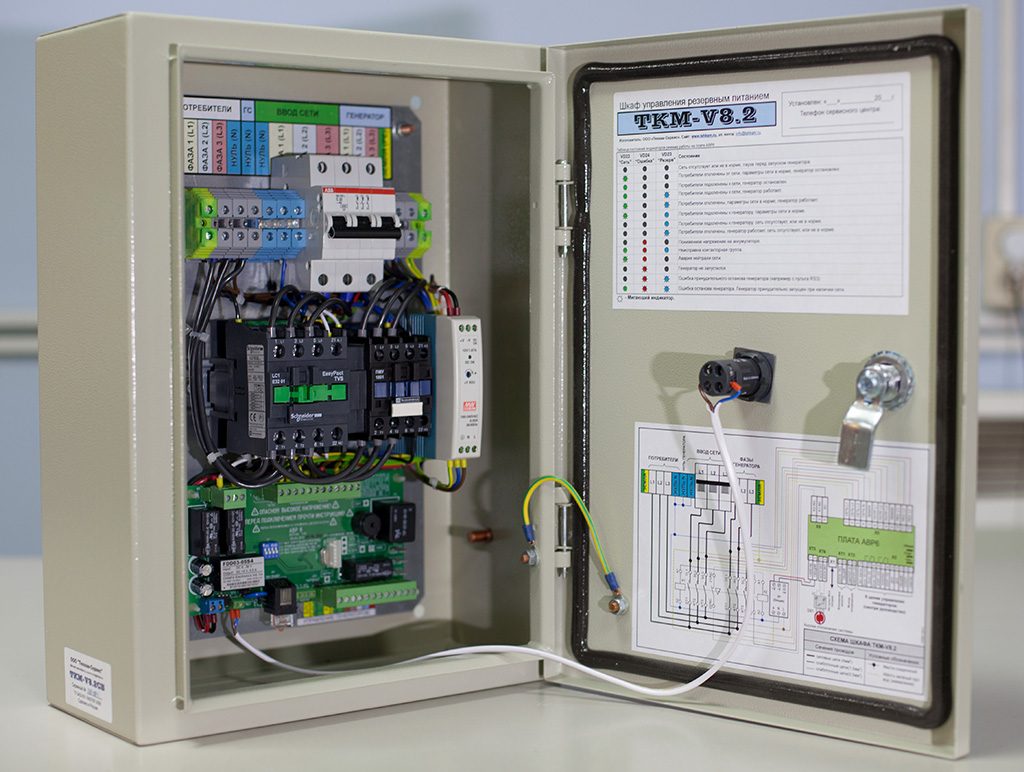

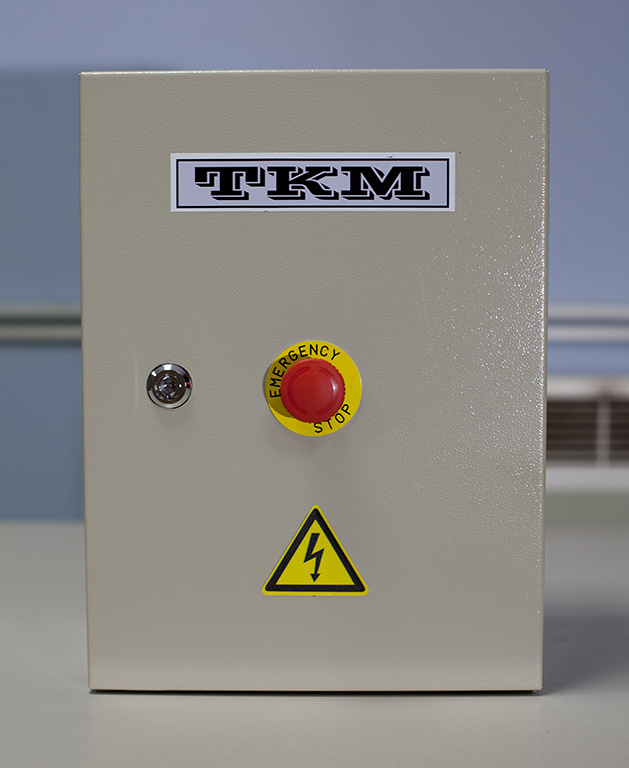

Внешний вид ТКМ-V8 ТКМ-V8 вид внутри

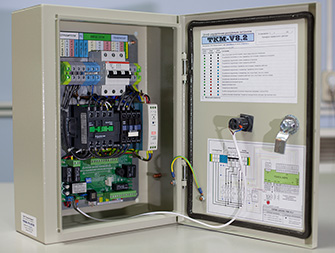

Внешний вид ТКМ-V8 ТКМ-V8 вид внутри

Возможности

  • отслеживание состояния сети и включение источника резервного электроснабжения (генераторной станции) и подключение его к нагрузке в следующих случаях:
    • при пропадании напряжения сети хотя бы в одной из фаз (время реакции при выключенном резерве 12с, при включенном 5с);
    • при снижении напряжения на 25%1 от нормы хотя бы в одной из фаз (время реакции при выключенном резерве 12с, при включенном 5с);
    • при превышении напряжения на 25%1 от нормы хотя бы в одной из фаз (время реакции — 1с);
    • при появлении опасного потенциала (>60В) на нейтрали сети (время реакции — 1с);
    • при выходе частоты сетевого напряжения за пределы 42...60Гц (время реакции при выключенном резерве 12с, при включенном 5с; по-умолчанию данная функция отключена).
  • индикация состояния сети и резерва на плате контроллера;
  • световая сигнализация об аварийных ситуациях;
  • выбор времени прогрева генераторной станции;
  • вход внешней блокировки включения резерва;
  • выход контрольного сигнала об аварийном состоянии системы;
  • поддержка работы с пультом дистанционного управления RS3 (в комплект не входит);
  • поддержка режима параллельного резервирования;
  • кнопка экстренного отключения;
  • новая система защиты от встречных токов позволяет использовать контакторы без механической блокировки;
  • дополнительный интерфейс управления исполнительными устройствами: ДУ ТК485;
  • двухступенчатая подзарядка аккумулятора генераторной станции.

Совместимость

Работает с различными моделями дизельных и бензиновых генераторных станций, оснащенных жгутами управления и исполнительными устройствами производства ООО "Техкам-Сервис" с интерфейсом управления ДУ ТК485 (смотри раздел Исполнительные устройства (ИУ)).

Технические характеристики

Параметр

Значение

1 Диапазон входных рабочих напряжений (при которых устройство функционирует без повреждений) 0-280В по каждой фазе
2 Тип рабочей сети С глухо зануленной нейтралью
3 Нижний порог отключения по напряжению на фазе 160В ± 3%
4 Нижний порог включения по напряжению на фазе 165В ± 3%
5 Верхний порог отключения по напряжению на фазе 275В ± 3%
6 Верхний порог включения по напряжению на фазе 265В ± 3%
7 Нижний порог отключения по частоте 40Гц ± 0,1%
8 Нижний порог включения по частоте 42Гц ± 0,1%
9 Верхний порог отключения по частоте 60Гц ± 0,1%
10 Верхний порог включения по частоте 58Гц ± 0,1%
11 Количество попыток запуска 3
12 Максимальная длительность сигнала запуска стартёра 5 секунд
13 Длительность промежутка между попытками запуска 30 секунд
14 Время прогрева генератора 60/120 секунд
15 Время охлаждения генератора после отключения от него потребителей 75 секунд
20 Максимальный ток коммутации 40А (однофазный), 25А (трёхфазный)
21 Максимальная коммутируемая мощность: 10кВт при cos(f) = 0,8
13,5кВт при cos(f) = 1
22 Напряжение питания блока от аккумулятора От 10 до 16В
23 Максимальный потребляемый ток контроллером 120мА (в ждущем режиме – 35мА)
24 Ток подзарядки аккумулятора 3,3А
25 Напряжение сохранения заряда аккумулятора 13,5В
26 Диапазон рабочих температур От 0°С до 50°С
27 Габаритные размеры, ШхВхГ 300х400х150
28 Вес устройства не более 10 кг

Код заказа

Комплект шкаф коммутации + исполнительное устройство (ИУ): ТКM-V8РС + (Код жгута управления*)

*Код можно уточнить по телефону.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации TKM-V8 PDF 15.03.2016 1.25 мБ
Рекламный буклет TKM-V8 PDF 15.03.2016 679кБ
Рекомендуемая схема включения АВР серии ТКМ в проводку коттеджа PDF 11.08.2009 44 кБ
Руководство по монтажу и эксплуатации ТКМ-V8.2 PDF 15.03.2016 1,25Мб
