ТКМ V11

Назад в каталог Главная > Автоматика для генератора > ТКМ V11

Производитель: Техкам-Сервис
Производство: Россия
Наличие: есть

56 990 руб.

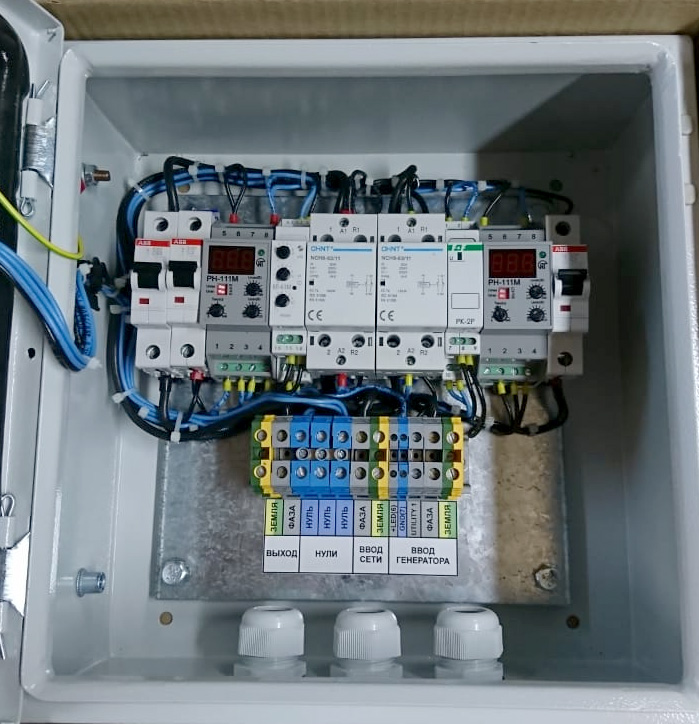

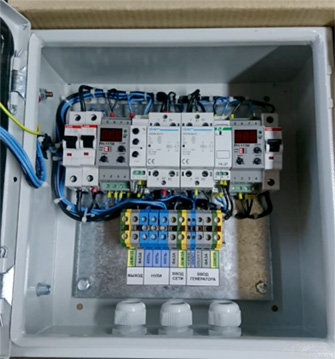

Шкаф автоматического включения резервного питания для газовых генераторных станций TKM-V11 предназначен для работы с газовыми генераторами производства Briggs&Stratton (США) или Generac (Китай).

Данное устройство предназначено для работы в однофазных сетях переменного тока напряжением до 275В с частотой 50Гц в качестве контроллера управления системой резервного питания без участия человека. Устройство осуществляет автоматическое слежение за состоянием сетевого напряжения и, при выходе параметров последнего за пределы нормы, осуществляет посылку сигнала отсутствия сети на генераторную станцию, прогрев генераторной станции после запуска и подключение к ней потребителей. Устройство рассчитано на потребителя, который не хочет вникать в тонкости работы системы резервирования, и поэтому оно имеет минимум органов управления.

Функции устройства

отслеживание состояния сети и включение источника резервного электроснабжения (генераторной станции) и подключение его к потребителям в следующих случаях:
при пропадании напряжения сети (время реакции равно 3 секунды, подробности смотри в инструкции на генератор);
при снижении напряжения ниже заданного порога1 (время реакции равно 3 секунды, подробности смотри в инструкции на генератор);
при превышении напряжения выше заданного порога2 (время реакции равно 3 секунды,

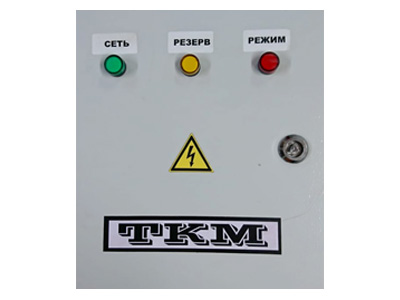

индикация работы потребителей от сети и генератора;
индикация режима работы генератора;
выбор длительности прогрева генераторной станции;
двухступенчатая подзарядка аккумулятора генератора.

Основные технические характеристики

Параметр	Значение
Диапазон входных рабочих напряжений4	0 — 280В.
Тип рабочей сети	С глухо зануленной нейтралью
Нижний порог отключения по напряжению на фазе	160В ± 5%
Верхний порог отключения по напряжению на фазе	280В ± 5%
Время прогрева генератора	От 5 до 900 секунд
Максимальный ток коммутации (AC22)
- от сети	64А
- от генератора	64А
Максимальная коммутируемая мощность:
- от сети	12кВт(cos(f)=0,8); 14,5кВт(cos(f)=1)
- от генератора	12кВт(cos(f)=0,8); 14,5кВт(cos(f)=1)
Максимальная потребляемая мощность в дежурном режиме от сети.	10 Вт
Диапазон рабочих температур	От 0°С до 50°С
Габаритные размеры, ШхВхГ	300х300х150
Вес, не более	10 кг

Технические характеристики

Номинальный ток	64 А
Частота напряжения	50 Гц
Мощность максимальная	12 кВА
Напряжение	до 275 В
Габариты (ДхШхВ)	300х300х150 мм
Вес	10 кг
Количество фаз	1
