Интерфейс управления "ДУ ТК485"

Данный интерфейс используется для управления исполнительными устройствами серии ИУ15 и выше. Он состоит из двух сдвоенных питающих проводов, двух каналов управления и двух информационных каналов. Для реализации этого интерфейса используется кабель с набором витых пар и восьмиконтактные телефонные разъёмы типа TP8P8C. В качестве кабеля можно использовать готовые сетевые кабели (Патч-корды) типа "РС-HUB".

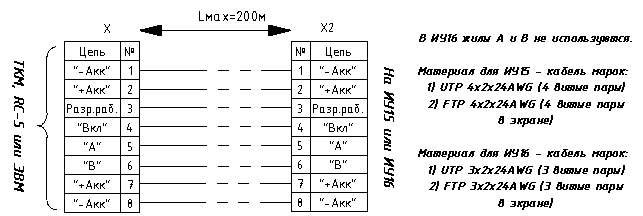

Схема подключения и параметры используемого кабеля для данного интерфейса показаны на рисунке.

Схема подключения через ДУ ТКМ-V2

Назначение контактов:

1. "-Акк" - минусовой провод аккумулятора.
2. "+Акк" - плюсовой провод аккумулятора.
3. "Разрешение работы" - разрешает работу генераторной станции. По этому сигналу в исполнительном устройстве запускается алгоритм запуска генераторной станции. При отключении данного сигнала генераторная станция останавливается.
4. "Вкл" -  Вывод используется для управления включением системы.
5. "А" - первая  информационная линия стандарта RS485.
6. "B" - вторая  информационная линия стандарта RS485.
7. "+Акк" - плюсовой провод аккумулятора.
8. "-Акк" - минусовой провод аккумулятора.

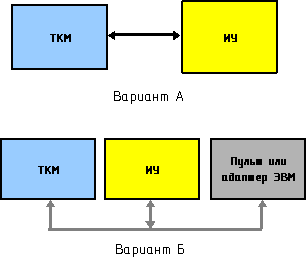

Данный интерфейс поддерживает параллельное подсоединение устройств. Возможные варианты показаны на рисунке ниже.

  Варианты подключения

ВНИМАНИЕ!!! Не подключайте к данному интерфейсу устройства с похожими разъёмами сторонних производителей. Это может привести к порче оборудования.
