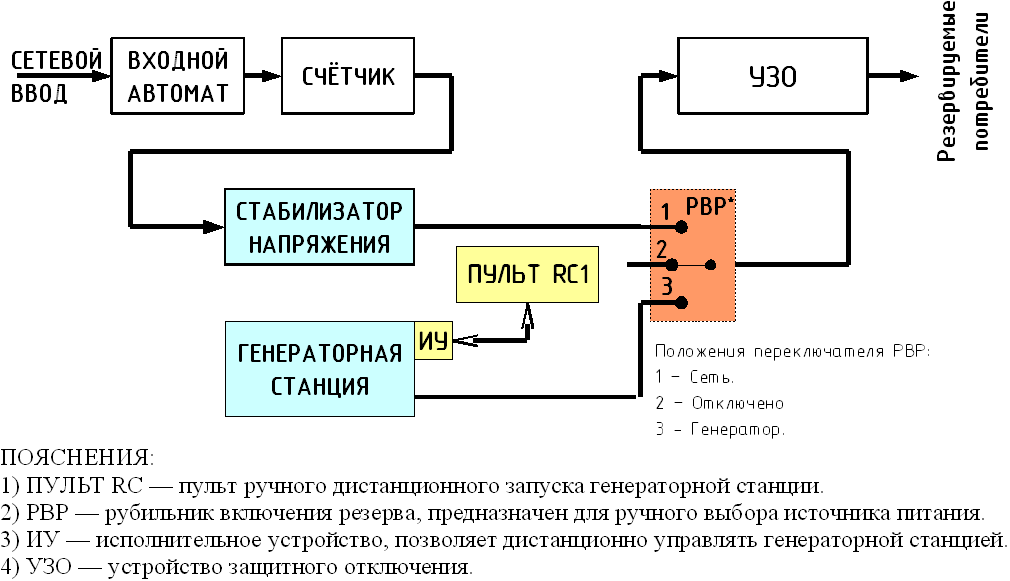

Схема резервирования на базе генераторной станции с ручным выбором источника электроснабжения

Пульт RC позволяет удалённо запускать и останавливать генераторную станцию (например с того же места, где установлен РВР). Если же генераторная станция расположена рядом с РВР, то в комплект ИУ + пульт RC можно не устанавливать. Установка РВР обязательна!!! Поскольку прямое подключение к сети может привести к выходу из строя генераторной станции.

ВНИМАНИЕ!!! Суммарная мощность потребителей должна составлять не более 75% от рабочей мощности генераторной станции.

Порядок работы с системой

Пропало напряжение сети: отключить потребители, запустить вручную генераторную станцию, прогреть от 30 до 60 секунд, подключить потребители к станции. Появилось напряжение сети: отключить потребители от генераторной станции и через пять секунд подключить к сети, в течение минуты охладить станцию, после чего заглушить двигатель.

Достоинства схемы: простота, низкая стоимость.

Недостатки схемы: постоянное наличие оператора на объекте, паузы на прогрев и переключение.
