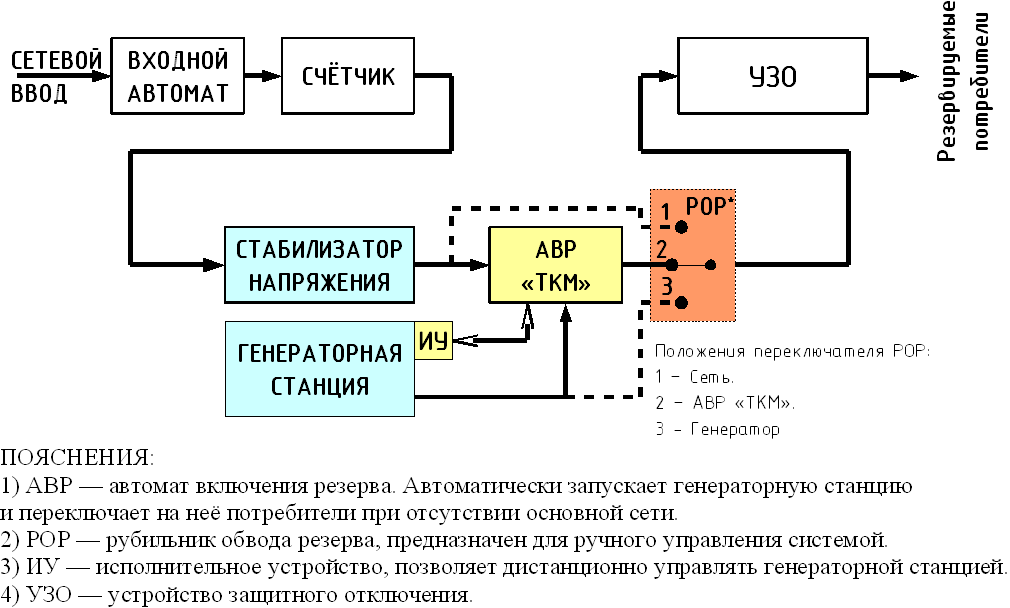

Схема резервирования на базе генераторной станции с автоматическим выбором источника электроснабжения

Схема резервирования на базе генераторной станции с автоматическим выбором источника электроснабжения

ВНИМАНИЕ!!! Суммарная мощность потребителей должна составлять не более 75% от рабочей мощности генераторной станции.

Порядок работы с системой

При работе в режиме АВР «ТКМ»: включить АВР «ТКМ» дальше он всё сделает сам.

В ручном режиме: отключить АВР «ТКМ».Пропало напряжение сети: отключить потребители, запустить вручную генераторную станцию, прогреть от 30 до 60 секунд, подключить потребители к станции. Появилось напряжение сети: отключить потребители от генераторной станции и через пять секунд подключить к сети, в течении минуты охладить станцию, после чего заглушить двигатель.

Достоинства схемы: полная автономность.

Недостатки схемы: паузы на прогрев и переключение.
