Система отвода выхлопных газов генератора

Система отвода выхлопных газовСистема отвода выхлопных газов генераторной станции, в народе называемая "выхлоп для генератора", "выхлоп бензогенератора" или "выхлоп дизель генератора", предназначена для отвода на улицу продуктов горения топлива в двигателе. Выхлопная система должна удалять выхлопные газы, не создавая значительного противодавления, иначе увеличится расход топлива и снизится мощность, вырабатываемая генератором. Выбор конфигурации выхлопной системы зависит от месторасположения генератора относительно стен помещения.

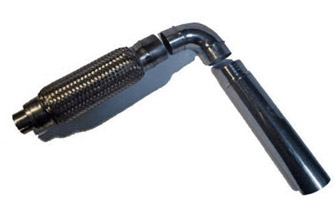

Система выхлопа для генератора Выхлоп для генератора

ООО «Техкам-Сервис» предлагает систему отвода выхлопных газов, состоящую из элементов, выполненных из нержавеющей стали. Выбор материала позволяет предотвратить коррозию и разрушение составных частей выхлопной системы, обеспечивает надежную изоляцию от проводимых газов, гармонирует с элементами конструкции генератора.

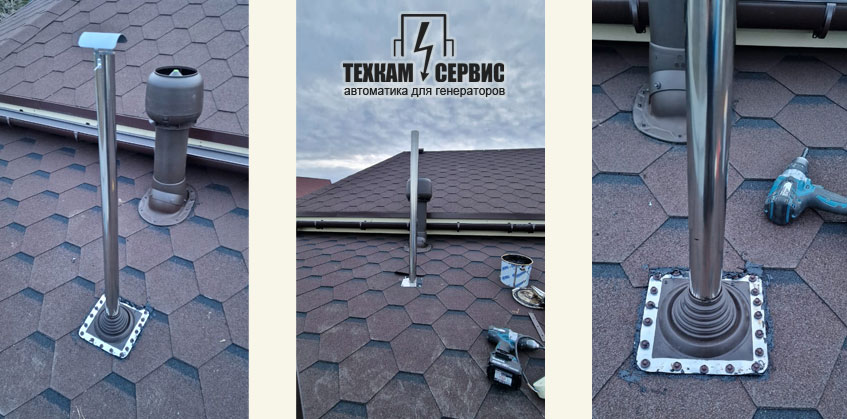

Фотографии монтажей систем выхлопа генератора Фотографии монтажей систем выхлопа генератора >>>

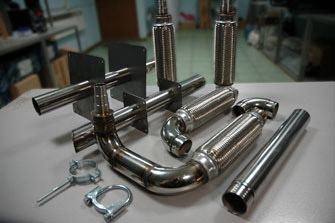

Система отвода выхлопных газов генераторной станции

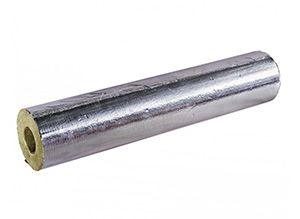

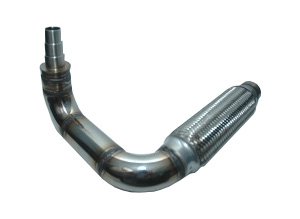

В состав системы отвода выхлопных газов входит сильфон, который предназначен для гашения вибрации и включающий в себя сваренную конструкцию с концевой арматурой в виде универсального адаптера, который крепится на выхлопную трубу генератора. Далее сильфон соединяется с универсальным патрубком (в случае, если выбрана прямая конструкция выхлопной системы) или уголком (если требуется поворот системы на 90º). Заключительным элементом выхлопной системы является термокомпенсатор для прохода через стену, который представляет собой трубу с пластинами, закрывающими отверстие в стене. Для изоляции трубы при прохождении через стену применяются термоизолирующие материалы, что особенно важно при проходе через стену, выполненную из дерева. Места соединений элементов закрепляются хомутами и герметизируются высокотемпературными материалами.

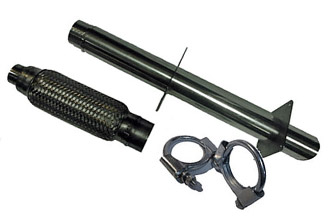

Выхлопная система для генератора Выхлоп генератора

Фотографии монтажей систем выхлопа генератора Фотографии монтажей систем выхлопа генератора >>>

Данная конструкция системы отвода выхлопных газов проста в применении и позволяет произвести монтаж как самостоятельно, так и с привлечением нашей сервисной службы. У нас можно приобрести все элементы конструкции отдельно и в комплекте, а также сопутствующие материалы. Также мы изготавливаем системы отвода выхлопных газов по индивидуальным эскизам и глушители для генераторов.

Прайс-лист на элементы системы отвода выхлопных газов

Фото Наименование Технические характеристики Стоимость (руб.)

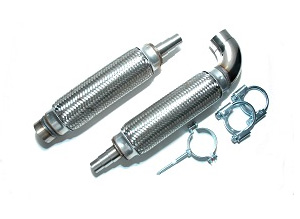

Сильфон с адаптером и переходной арматурой Сильфон с адаптером и переходной арматурой Сильфон выполнен из нержавеющей стали SUS 304 с двойной оплеткой, длина 300 мм. Внутренний диаметр адаптера Ø 22, 25, 28, 32, 35, 38, 42, 44 2200
Сильфон с адаптером и поворотной арматурой Сильфон с адаптером и поворотной арматурой Сильфон выполнен из нержавеющей стали SUS 304 с двойной оплеткой, длина 300 мм. Внутренний диаметр адаптера Ø 22, 25, 28, 32, 35, 38, 42, 44 3200
Патрубок Патрубок Патрубок выполнен из нержавеющей стали SUS 304, длина 1000 мм, диаметр 52 мм. 2100
Уголок Уголок Уголок выполнен из нержавеющей стали SUS 304, диаметр 52 мм. 1100

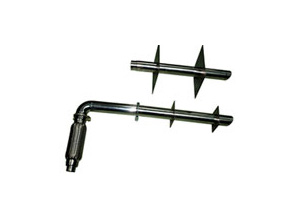

Термокомпенсатор Термокомпенсатор Для прохода через деревянную стену с пластинами 200х200 мм, выполнен из нержавеющей стали SUS 304, L = 1000 мм. 2600
Термокомпенсатор Термокомпенсатор Для прохода через каменную стену с пластинами 100х100 мм, выполнен из нержавеющей стали SUS 304, L = 1000 мм. 2100

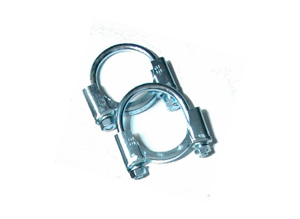

Хомут стремяночный Хомут стремяночный Для крепления соединений элементов 70
Крепежи для генератора, и выхлопной системы Крепежи для генератора, и выхлопной системы

Для крепления конструкции к стене

- деревянная

- каменная

- для генератора



150

380

50

Глушитель с флюгаркой для генератора Глушитель с флюгаркой
Диаметр монтажного отверстия 50 мм.
Диаметр выходного отверстия 60 мм.
Высота глушителя 570 мм.
Общая высота конструкции 640 мм.
Выполнен из нержавеющей стали SUS 304

6900



Последние из работ:

Мытищинский р-н, д. Челобитьево, СНТ "Подспорье"

Мытищинский р-н, д. Челобитьево, СНТ “Подспорье”

Истринский р-н, д. Сысоево

Нестандартная выхлопная система для генератора с двигателем B&S Vanguard 18HP

Нестандартная выхлопная система для генератора с двигателем B&S Vanguard 18HP

Домодедовский р-н, п. Котляково

Нестандартная выхлопная система д. 60 для дизель-генератора Yanmar

Нестандартная выхлопная система д. 60 для дизель-генератора Yanmar

Фотографии монтажей систем выхлопа генератора Другие фотографии монтажей >>>
