11.04.2023 Блок ТКМ V7sКонтроллер источника бесперебойного питания (КИБП) для ТКМ-V2.
Описание
Комплект КИБП предназначен для установки на основную плату в блоке ТКМ-V2, с целью обеспечения возможности совместной его работы с источниками бесперебойного питания (ИБП). Контроллер блокирует запуск генераторной станции в отсутствии сети при наличии заряда в аккумуляторной батарее ИБП, и разрешает запуск, если аккумулятор сел.

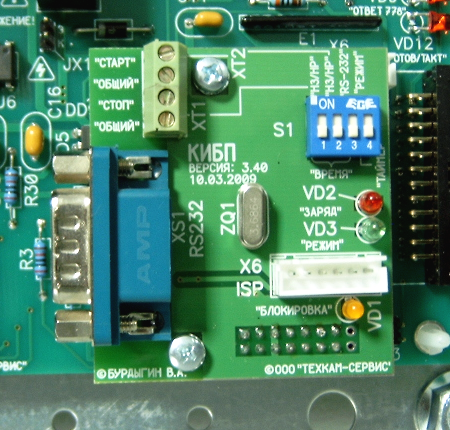

Кликните по изображению, чтобы увеличить.
Возможности
- Работает с большинством существующих моделей ИБП, имеющих разъём для вывода аварийных сигналов.
- Поддержка нормально-замкнутых и нормально-разомкнутых управляющих контактов.
- Поддержка управляющего интерфейса стандарта COM-A.
- "Сквозной режим" - работа автоматики в штатном режиме без извлечения адаптера.
- Программируемый пользователем таймер зарядки аккумулятора (от 1 до 7 часов).
- Простота установки.
Совместимость
Работает с комплектами ТКМ-V2 с версией основной платы 2.17 (выпуск с 1.09.2006) и выше.
Технические характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Максимальный входной ток в каналах управления при (Uпит. = 12В) | 2,4мА. |
| 2 | Диапазон напряжения питания | От 7 до 20В |
| 3 | Максимальный потребляемый ток | 15мА |
| 4 | Диапазон рабочих температур | От -20°С до +55°С |
| 5 | Диапазон температур хранения | От -45°С до +60°С |
| 6 | Габаритные размеры, ДхШхВ (мм) | 55х50х18 |
| 7 | Вес комплекта не более | 30 г |
Код заказа
Контроллер источника бесперебойного питания для ТКМ-V2 КИБП
Схемы

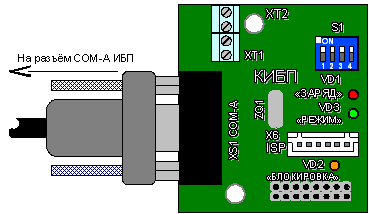

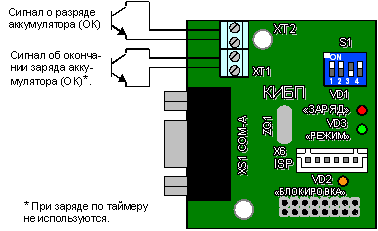

Подключение к интерфейсу ИБП типа открытый коллектор (ОК) и к интерфейсу ИБП типа СОМ-А
Документация
| Файл | Тип | Дата создания | Размер |
|---|---|---|---|
| Руководство по монтажу и эксплуатации КИБП |
 |
09.07.2009 | 116 кБ |
