Ручной обвод резерва (РОР)

Описание

Выпускаются варианты на различную коммутируемую мощность.

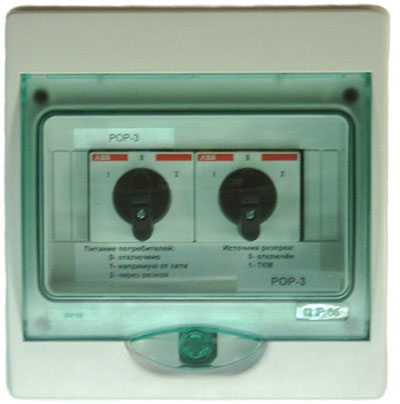

Внешний вид РОР

Кликните по изображению, чтобы увеличить.

Возможности

  • защита от встречных токов при любом положении переключателей;.
  • четыре режима работы:
    • "Питание от сети" - потребители питаются напрямую от сети;
    • "Питание отключено" - потребители обесточены;
    • "Питание от АВР" - потребители питаются через систему автоматического резервирования;
    • "Питание от генератора" - потребители питаются напрямую от генераторной станции (запущеной вручную).
  • всепогодное исполнение (корпус со степенью защиты IP65);
  • простота установки.

Совместимость

Работает с любыми генераторными станциями соответствующей мощности.

Технические характеристики

Параметр Значение
1 Количество фаз 3
2 Максимальная коммутируемая мощность 5,5/15/26
4 Диапазон рабочих температур От -60°С до +60°С
5 Диапазон температур хранения От -60°С до +60°С
6 Габаритные размеры, ДхШхВ (мм) 200х195х110
7 Вес комплекта не более 0,7/1,4/2кг

Код заказа

Рубильник включения резерва РОР-хх кВА , где хх - необходимая мощность.

Схемы

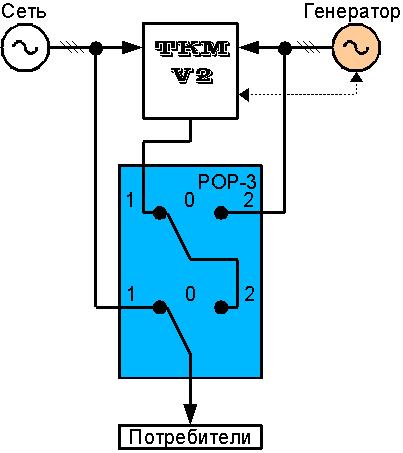

Схема РВР

Схема коммутации ручным обводом резерва РОР (чтобы увеличить, щёлкните на изображение).
