Ручной включатель резерва (РВР)

Описание

Ручной включатель резерва РВР предназначен для ручного выбора источника питания потребителей. Незамени м в системах резервирования на базе генераторных станций с ручным запуском или с запуском с пульта дистанционного управления. Выпускаются варианты на различную коммутируемую мощность.

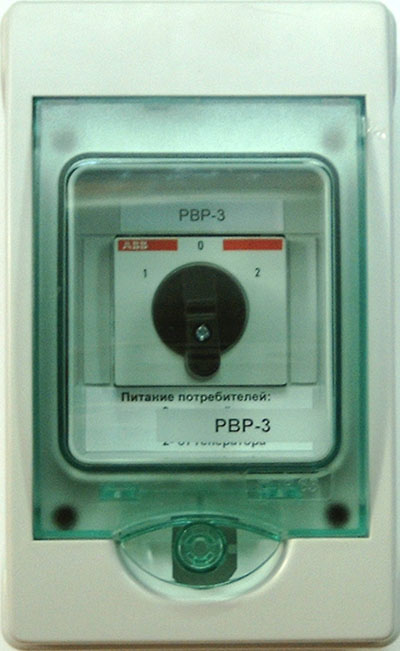

Внешний вид РВР

Кликните по изображению, чтобы увеличить.

Возможности

  • защита от встречных токов;.
  • три режима работы: "Питание от сети", "Питание отключено" и "Питание от генератора";
  • всепогодное исполнение (корпус со степенью защиты IP65);
  • простота установки.

Совместимость

Работает с любыми генераторными станциями соответствующей мощности.

Технические характеристики

Параметр Значение
1 Количество фаз 3
2 Максимальная коммутируемая мощность 5,5/15/26
4 Диапазон рабочих температур От -60°С до +60°С
5 Диапазон температур хранения От -60°С до +60°С
6 Габаритные размеры, ДхШхВ (мм) 200х125х110
7 Вес комплекта не более 0,7/1,4/2кг

Код заказа

Рубильник включения резерва РВР-хх кВА , где хх - необходимая мощность.

Схемы

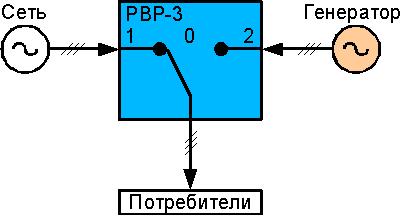

Схема РВР

Схема коммутации ручным включателем резерва РВР (чтобы увеличить, щёлкните на изображение).
