11.04.2023 Блок ТКМ V7sШкаф коммутации для системы АВР серии ШК45
Описание
Шкаф коммутации ШК45 предназначен для автоматической коммутации потребителей суммарной мощностью до 45кВт на резервный источник питания и обратно. Работает в паре с контроллерами АВР серии ТКМ или аналогичными сторонних производителей.

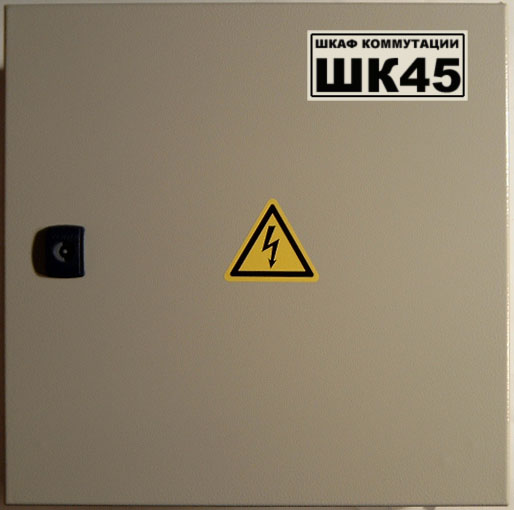

Кликните по изображению, чтобы увеличить.
Возможности
- Электрическая и механическая защита от встречных токов.
- Простота и удобство монтажа.
- Всепогодное исполнение (класс защиты IP65).
Совместимость
Работает с контроллерами АВР серии ТКМ и аналогичными сторонних производителей.
Технические характеристики
| № | Параметр | Значение |
|---|---|---|
| 1 | Количество фаз | 3 |
| 2 | Тип рабочей сети | с глухозанулённой нейтралью |
| 3 | Максимальная коммутируемая мощность | 45кВт (АС-3) |
| 4 | Номинальный рабочий ток | 95А (АС-3) |
| 6 | Рабочий диапазон напряжений | 160...275В |
| 7 | Максимальный потребляемый ток в статическом режиме | 91мА |
| 8 | Диапазон рабочих температур | От -25°С до +50°С |
| 9 | Минимально допустимая рабочая температура | -40°С |
| 10 | Диапазон температур хранения | От -45°С до +50°С |
| 11 | Класс защиты | IP65 |
| 12 | Габаритные размеры, ДхШхВ (мм) | 400х300х210 |
| 13 | Вес комплекта не более | 15,5кг |
Код заказа
Шкаф коммутации на 45кВт ШК45Схемы

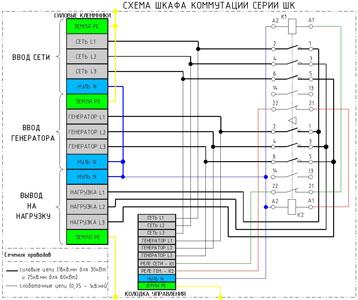

Схема шкафа коммутации серии ШК45
Документация
| Файл | Тип | Дата создания | Размер |
|---|---|---|---|
| Руководство по монтажу и эксплуатации ШК45 |  |
03.08.2009 | 488 кБ |
