Комплект исполнительного устройства ИУ10с для ГС на базе дизельных маломощных двигателей

Описание

Комплект исполнительного устройства ИУ10c предназначен для установки на генераторных станциях с маломощными дизельными двигателями, с целью обеспечения возможности их работы совместно со шкафами и контроллерами автоматического включения резерва серий ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).

Комплект состоит из блока электрики и (опционально) механического привода останова.

Возможности

  • тестирование датчиков ГС (перегрева и состояния аккумулятора) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
  • включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков (перегрева, аварии системы подзарядки и давления масла) или при прекращении подачи сигнала Зажигание;
  • возможность подключения кнопки экстренного останова.

Совместимость с ГС

Работает с большинством моделей дизельных генераторных станций.

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс. 40А
2 Ток коммутации сигнала старт, макс. 40А
3 Ток коммутации сигнала подогрева, макс. 40 А
4 Диапазон питающего напряжения от аккумулятора От 7 до 27В
5 Потребляемый ток в режиме запуска, макс. 450мА
6 Потребляемый ток в режиме работы, макс. 250мА
7 Потребляемый ток в режиме сна, макс. 10-25мкА
8 Потребляемый ток в режиме останова, макс. 15,5А для ИУ10с+ПС1-2 и ИУ10с+ПС1-4
70А для ИУ10с+ПС1-3
9 Рабочий диапазон температур -20...+55°С
10 Диапазон температур хранения -45...+60°С
11 Габаритные размеры блока электрики (без ушек) 110х110х65мм
12 Общая масса комплекта, не более 2,2 кг (без ПС),
3 кг (ИУ10с+ПС1-2),
4,3 кг (ИУ10с+ПС1-3).

Внешний вид

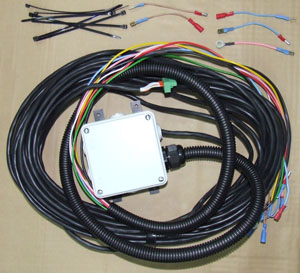

Внешний вид ИУ10с

Код заказа

Двигатель ГС Код комплекта исполнительного устройства (без АВР и пульта RC)**

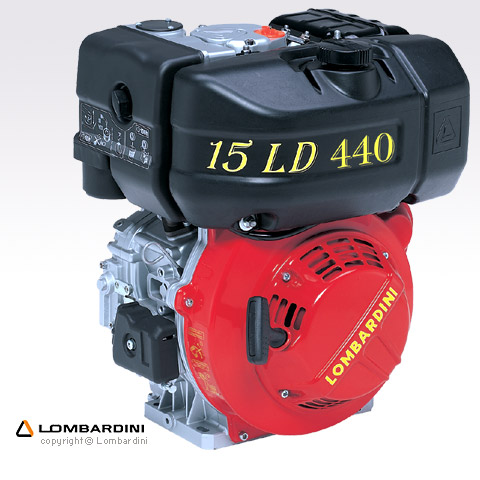

Lombardini 15LD, LDW ИУ10с

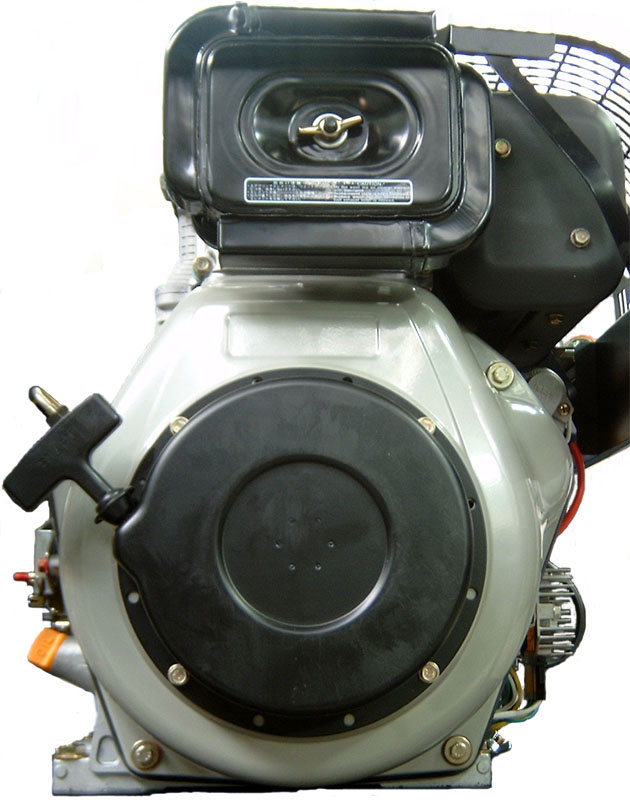

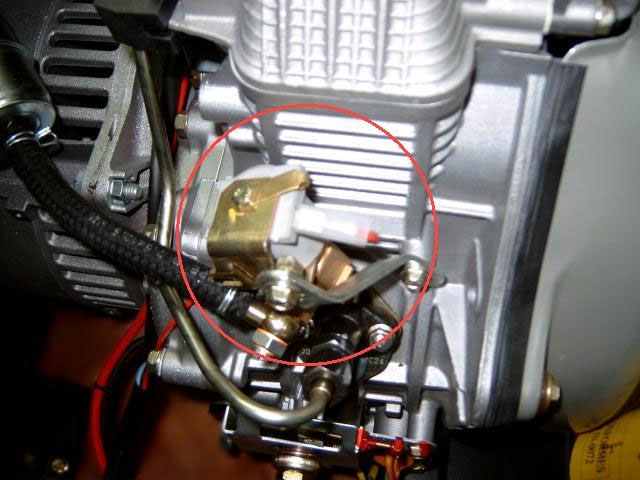

Yanmar L48, L70AE, L100AE с топливным клапаном
Yanmar TNE, TNV
Kubota D905-D1105, V1205-V1505
Iveco 8061Si
Yanmar L48, L70AE, L100AE с ручным остановом (без штатного бака)
ИУ10с+ПС1-2
Yanmar L48, L70AE, L100AE с ручным остановом (с штатным баком) ИУ10с+ПС1-4

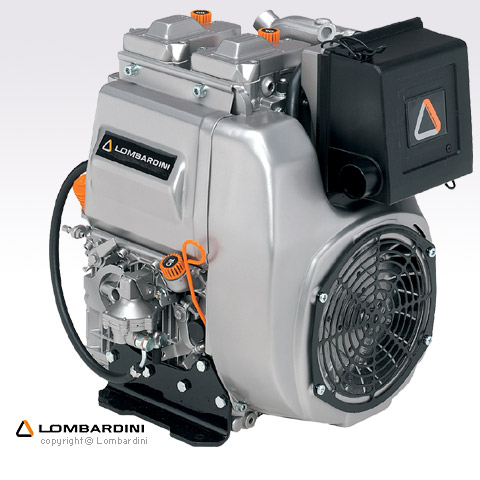

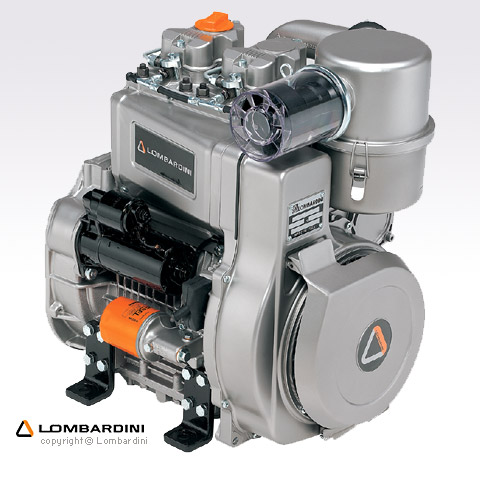

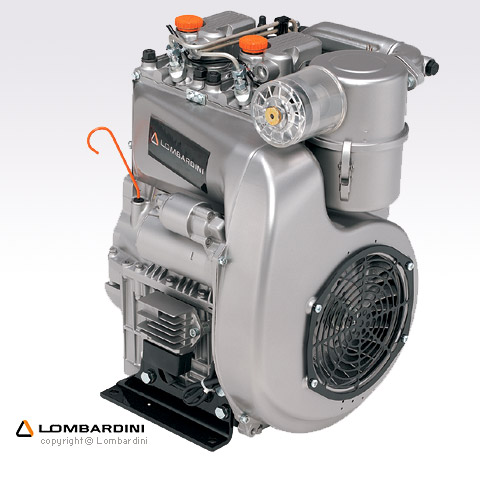

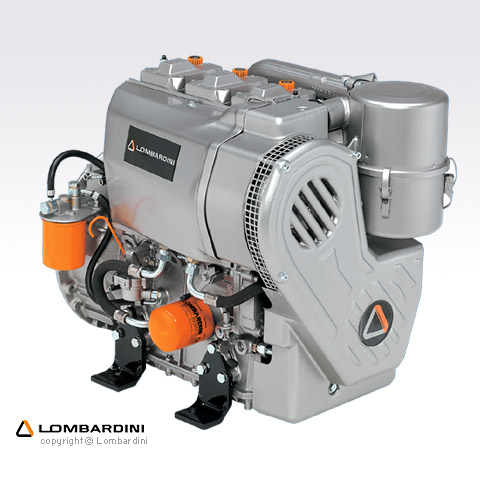

Lombardini 9LD, 11LD, 12LD, 25LD ИУ10с+ПС1-3
Ruggerini MD150, MD170, MD190

* Код ИУ для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации ИУ10с PDF 12.08.2009 633 кБ
