Устройство автоматического включения резерва
ТКМ-V3

Описание

Устройство включения автономного резервного питания (УВАРП) ТКМ-V3 предназначено для управления автоматическим запуском различных дизельных и бензиновых генераторных станций различных фирм-изготовителей, оснащеных исполнительными устройствами производства фирмы ООО «Техкам-Сервис» (смотри раздел Исполнительные устройства (ИУ)), и коммутации источников электроснабжения потребителей. Отличается привлекательным дизайном и возможностью подключения широкого спектра генераторных станций.

Устройство рассчитано на работу в однофазных и трехфазных сетях.

Устройство выпускается в трёх вариантах:

  1. Контроллер без силовой части. В этом случае силовую часть заказчик может собрать сам или воспользоваться шкафом ШК нашей сборки.
  2. В силовом шкафу на 21кВт (26кВА) с контакторами Telemecanique производства фирмы Schneider-Electric.
  3. В силовом шкафу на 26кВт (33кВА) с контакторами Telemecanique производства фирмы Schneider-Electric.
  4. В силовом шкафу на 33кВт (42кВА) с контакторами Telemecanique производства фирмы Schneider-Electric (под заказ).

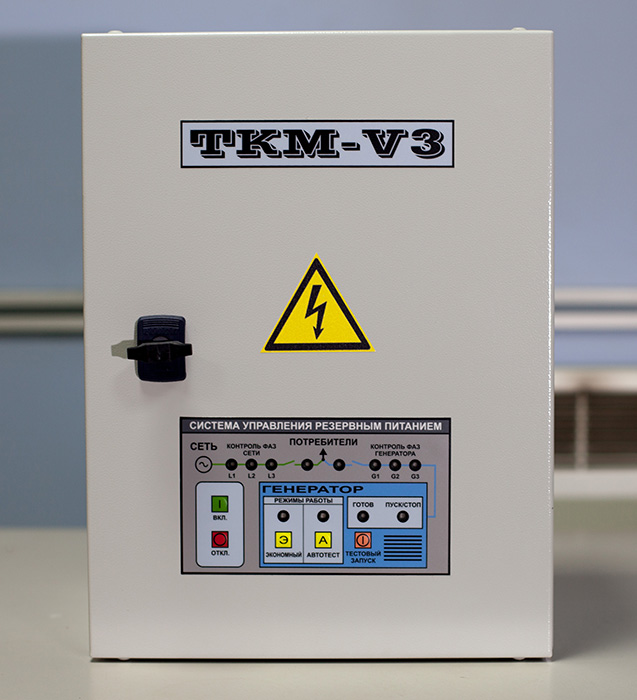

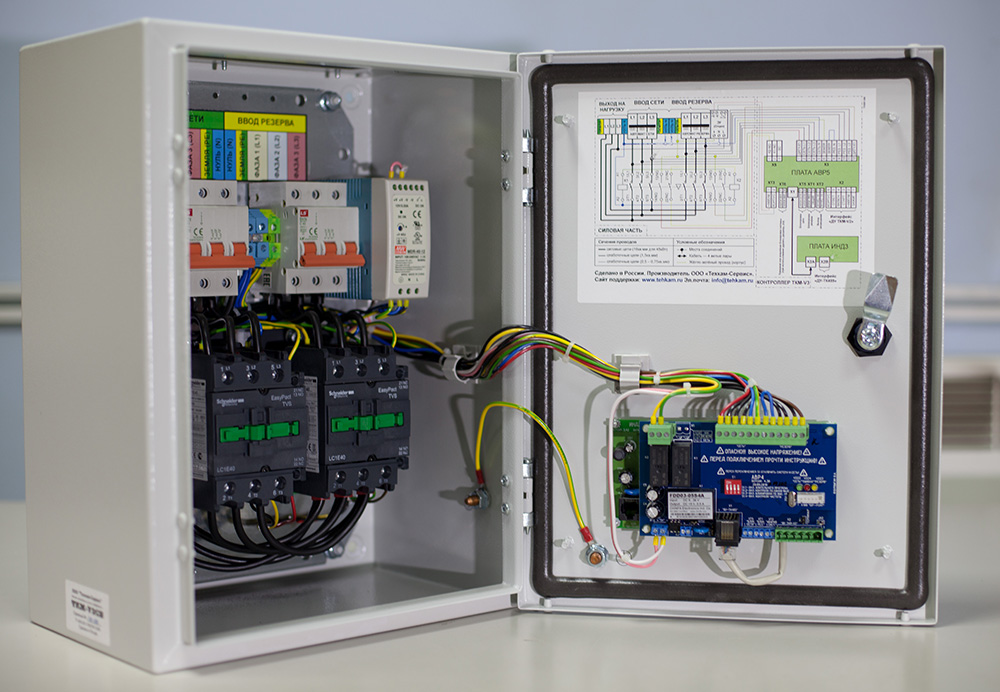

Автоматика ТКМ-V3 Автоматика для генератора ТКМ-V3
Нажать для увеличения изображения (откроется в новом окне)

Возможности

  • отслеживание состояния сети, включает в себя:
    • запуск резерва и подключение его к нагрузке при пропадании или снижении на 25% от нормы напряжения хотя бы в одной из фаз в сети;
    • экстренное отключение нагрузки от сети, запуск резерва и подключение его к нагрузке при превышении напряжения на 25%  от нормы хотя бы на одной из фаз сети или при повреждении нейтрали;
    • отключение резерва при появлении и(или) попадании в заданный диапазон напряжения в сети и переключение нагрузки на сеть;
  • индикация состояния каждой из фаз сети и резерва;
  • звуковая и световая сигнализация об аварийных ситуациях;
  • ручной запуск и останов генератора в любом режиме;
  • режим "Автотест" (производит автоматический тестовый запуск генератора каждые две недели (день недели и время выбираются клиентом));
  • "экономный режим" работы при работе от генератора с возможностью выбора времени работы и паузы в пределах от 1 до 7 часов, а также с возможностью выбора приоритета работы или паузы при пропадании сети;
  • таймер технического обслуживания резерва (генераторной станции);
  • выбор времени прогрева генераторной станции;
  • подключаемый контроль частоты сети и резерва;
  • вход внешней блокировки запуска;
  • выход контрольного сигнала об аварийном состоянии системы;
  • поддержка параллельной работы нескольких устройств ТКМ-V3 с общим резервом;
  • поддержка режима параллельного резервирования;
  • "сквозной режим" (прямая коммутация нагрузки на сеть, с отключением системы резервирования);
  • трёхступенчатая защита от встречных токов;
  • два интерфейса управления исполнительными устройствами: ДУ ТКМ-V2 и ДУ ТК485;
  • двухступенчатая подзарядка аккумулятора генераторной станции.

Совместимость

Работает с различными моделями дизельных и бензиновых генераторных станций, оснащенных исполнительными устройствами производства ООО "Техкам-Сервис" с интерфейсами управления ДУ ТКМ-V2 и ДУ ТК485 (смотри раздел Исполнительные устройства (ИУ)).

Технические характеристики

Параметр

Значение

1 Диапазон входных рабочих напряжений (при которых устройство функционирует без повреждений) 0-280В (фазное)/ 0-480(межфазное)
2 Тип рабочей сети С глухо зануленной нейтралью
3 Нижний порог отключения по напряжению на фазе 160В ± 3%
4 Нижний порог включения по напряжению на фазе 165В ± 3%
5 Верхний порог отключения по напряжению на фазе 275В ± 3%
6 Верхний порог включения по напряжению на фазе 265В ± 3%
7 Нижний порог отключения по частоте 40Гц ± 0,1%
8 Нижний порог включения по частоте 42Гц ± 0,1%
9 Верхний порог отключения по частоте 60Гц ± 0,1%
10 Верхний порог включения по частоте 58Гц ± 0,1%
11 Количество попыток запуска 3
12 Максимальная длительность сигнала запуска стартёра 5 секунд
13 Длительность промежутка между попытками запуска 30 секунд
14 Время прогрева генератора 60/120 секунд
15 Время охлаждения генератора после отключения от него потребителей 75 секунд
16 Период запуска в режиме "Автотест" 14 дней
17 Длительность работы ГС в режиме "Автотест" 10 минут
18 Период в режиме "Экономный" (время работы + время паузы) от 2 до 14 часов
19 Максимальный коммутируемый ток обмоток контакторов контроллером
20 Максимальный ток защиты от перегрузки по току на сетевом входе (тепловой автомат) при исполнении в шкафу 40А на фазу
21 Максимальный ток защиты от перегрузки по току на входе генератора (тепловой автомат) при исполнении в шкафу 40А на фазу
22 Максимальная коммутируемая мощность при исполнении в шкафу: 26,4кВА
23 Напряжение питания блока от аккумулятора От 8 до 16В
24 Максимальный потребляемый ток 250мА (в ждущем режиме – 65мА)
25 Ток подзарядки аккумулятора при исполнении в шкафу 3,3А
26 Напряжение сохранения заряда аккумулятора при исполнении в шкафу 13,5В
27 Диапазон рабочих температур От 0°С до 50°С
28 Габаритные размеры, ШхВхГ Контроллер без силовой части: 220х170х80
При исполнении в шкафу: 300х400х200
29 Вес устройства не более Контроллер без силовой части: 0,9 кг
При исполнении в шкашу: 12 кг

Код заказа

Контроллер без силовой части: ТКM-V3РС + (Код ИУ*)
В составе силового шкафа с контакторами ИЭК: ТКM-V3СВ-ИЭК+ (Код ИУ*)
В составе силового шкафа с контакторами Telemecanique фирмы Schneider Electric: ТКM-V3СВ-TS+ (Код ИУ*)

*Код ИУ можно взять из таблицы быстрого выбора.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации TKM-V3 PDF 10.08.2009 455 кБ
Руководство по монтажу и эксплуатации ТКМ-V3 c АВР-5 30.08.2013 1,37 мБ
Рекламный буклет TKM-V3 PDF 10.08.2009 406 кБ
Рекомендуемая схема включения АВР серии ТКМ в проводку коттеджа PDF 11.08.2009 44 кБ
