Комплект исполнительного устройства ИУ11с для дизельных ГС с двигателями KUBOTA и колодкой дистанционного управления "ATS TERMINAL"

Описание

Комплект ИУ11c предназначен для на дизельных генераторных станциях с двигателями KUBOTA и колодкой дистационного управления "ATS TERMINAL", с целью обеспечения возможности их работы совместно со шкафами и контроллерами автоматического включения резерва серий ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).

Комплект состоит из блока электрики.

Возможности

  • тестирование датчиков ГС (перегрева и состояния аккумулятора) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
  • включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков (перегрева, аварии системы подзарядки и давления масла) или при прекращении подачи сигнала Зажигание;
  • возможность подключения кнопки экстренного останова.

Совместимость с ГС

Работает со всеми моделями дизельных генераторных станций марки EDL фирмы "YAMAHA", ГС серии ELEMAX моделей SH15D, SHT15D, SHT17D, SHT25D фирмы SAWAFUJI и дизельные ГС производства фирмы "KUBOTA".

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс. 40А
2 Ток коммутации сигнала старт, макс. 40А
3 Ток коммутации сигнала подогрева, макс. 40 А
4 Диапазон питающего напряжения от аккумулятора От 7 до 27В
5 Потребляемый ток в режиме запуска, макс. 450мА
6 Потребляемый ток в режиме работы, макс. 250мА
7 Потребляемый ток в режиме сна, макс. 10-25мкА
8 Потребляемый ток в режиме останова, макс. 10-25мкА
9 Рабочий диапазон температур -20...+55°С
10 Диапазон температур хранения -45...+60°С
11 Габаритные размеры блока электрики (без ушек) 110х110х65мм
12 Общая масса комплекта, не более 2,2 кг

Внешний вид

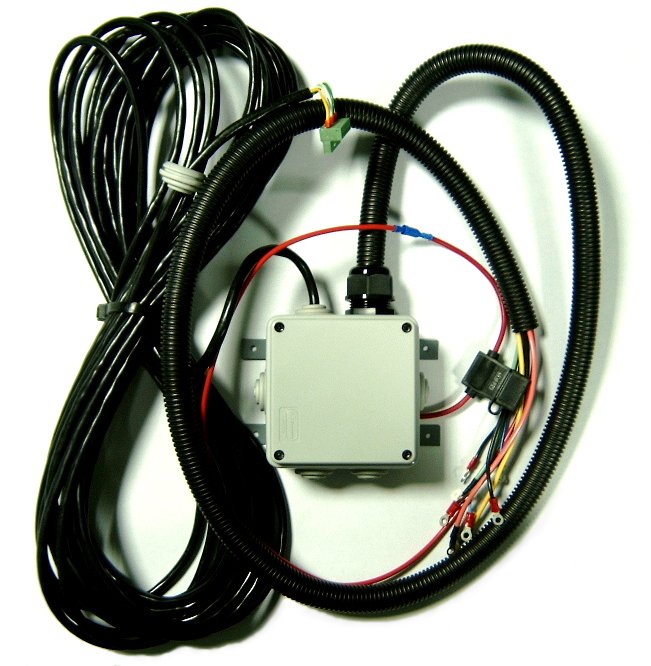

Внешний вид ИУ11с

Кликните по изображению, чтобы увеличить.

Код заказа

Код комплекта исполнительного устройства (без АВР и пульта RC)* - ИУ11сV2

* Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации ИУ11сV2 PDF 29.09.2009 518 кБ
