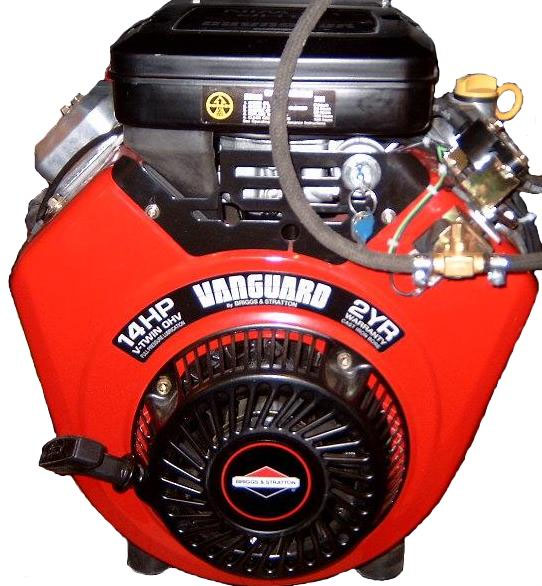

Комплект исполнительного устройства ИУ2с для ГС на базе бензиновых двигателей Vanguard фирмы Briggs&Stratton

Описание

Комплект ИУ2c предназначен для установки на бензиновых генераторных станциях, имеющих в своем составе двигатели Vanguard фирмы Briggs&Stratton мощностью от 9л.с. до 31л.с. (НР), для обеспечения возможности автоматизированной работы станции совместно со шкафами и контроллерами автоматического включения резерва серий  ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).

Комплект состоит из двух частей: блока электрики и механического привода.

Возможности

  • тестирование датчиков ГС (при наличии таковых) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
  • включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
  • плавное автоматическое управление воздушной заслонкой двигателя;
  • автоматическое управление топливным клапаном;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков или при прекращении подачи сигнала Зажигание;
  • возможность подключения кнопки экстренного останова и датчиков перегрева двигателя.

Совместимость с ГС

Работает со всеми моделями бензиновых генераторных станций на базе двигателей серии Vanguard фирмы B&S.

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс. 30А
2 Ток коммутации сигнала старт, макс. 30А
3 Ток коммутации сигнала останова, макс. 8 А
4 Диапазон питающего напряжения От 7 до 27В
5 Потребляемый ток в режиме запуска, макс. 2,5А
6 Потребляемый ток в режиме работы, макс. 2,25А
7 Потребляемый ток в режиме сна, макс. 10-25мкА
8 Потребляемый ток в режиме останова, макс. 10-25мкА
9 Рабочий диапазон температур -20...+55°С
10 Диапазон температур хранения -45...+60°С
11 Габаритные размеры блока электрики (без ушек) 110х110х65мм
12 Общая масса комплекта, не более 2,7 кг

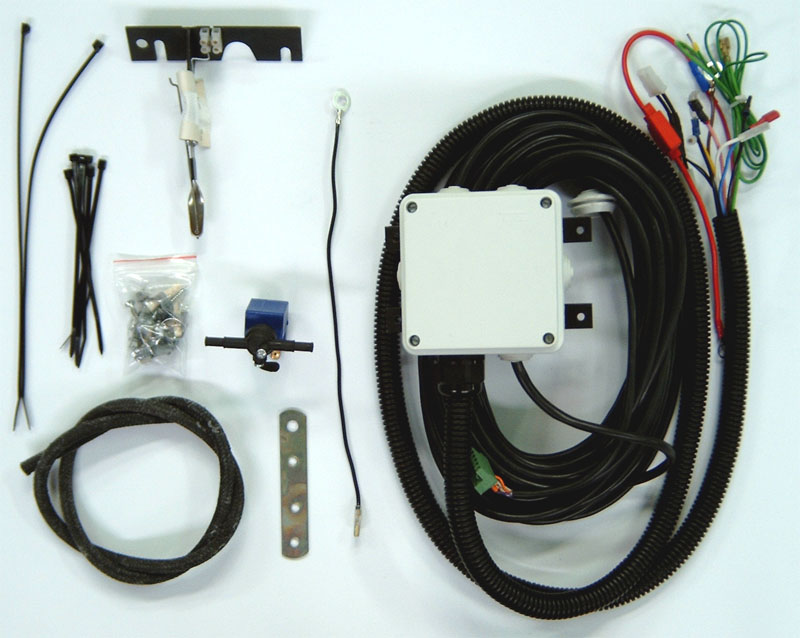

Внешний вид

Кликните по изображению, чтобы увеличить.

Код заказа

Двигатель ГС* Код комплекта исполнительного устройства (без АВР и пульта RC)**
Vanguard 9HP-13HP (одноцилиндровый) ИУ2с+ПБ2-3
Vanguard 16HP-18НР(с штатным бензобаком) ИУ2с+ПБ2-2
Vanguard 16HP-22НР ИУ2с+ПБ2-1

* Код ИУ для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации ИУ2с PDF 12.08.2009 1 255 кБ
