Однофазное устройство автоматического включения резерва на базе моторизированного рубильника ТКМ-V4

Описание

Устройство автоматического включения резерва (АВР) ТКМ-V4 предназначено для управления автоматическим запуском различных дизельных и бензиновых генераторных станций различных фирм-изготовителей, оснащеных исполнительными устройствами производства фирмы ООО “Техкам-Сервис” (смотри раздел Исполнительные устройства (ИУ)), и коммутации источников электроснабжения потребителей. Отличается простотой подключения, управления, высокой надёжностью, экономичностью собственного электропотребления, возможностью подключения широкого спектра генераторных станций и низкой стоимостью.

  • Устройство рассчитано на работу в однофазных сетях.
  • Устройство выпускается в силовом шкафу с рабочей мощностью до 8кВт (8,8кВА).

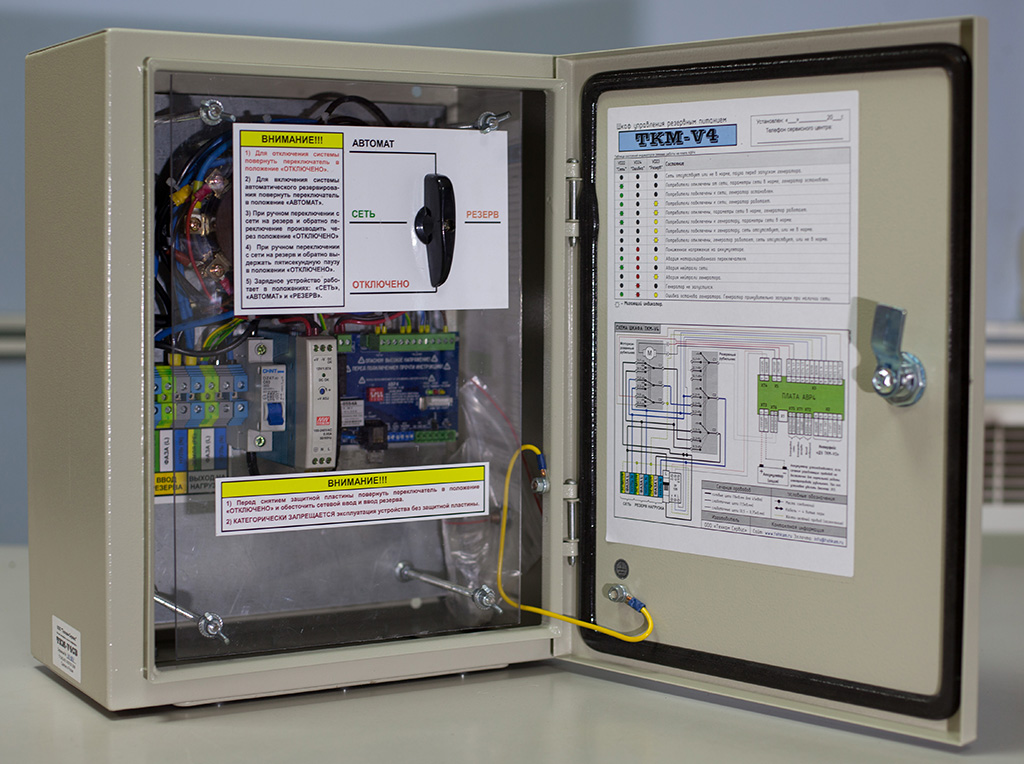

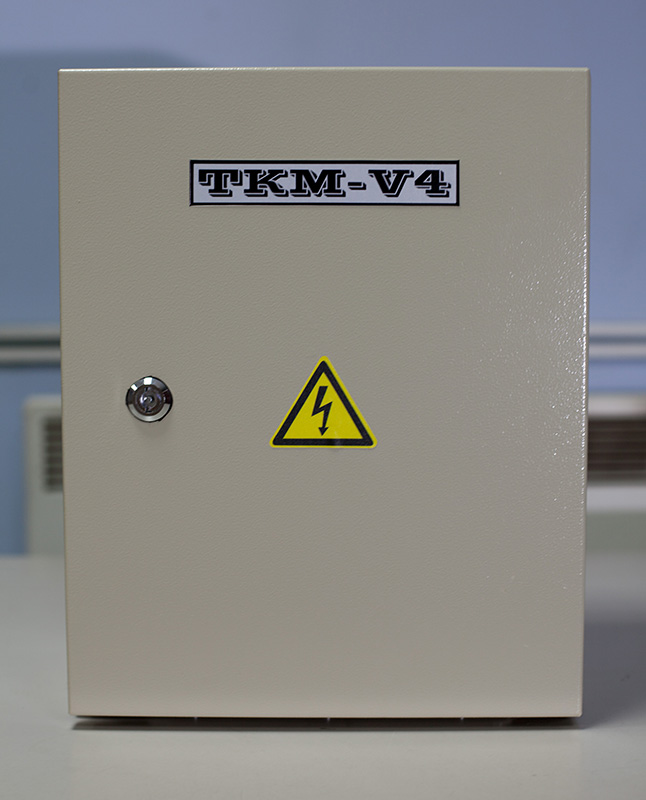

Внешний вид ТКМ-V4 ТКМ-V4 вид внутри
Внешний вид ТКМ-V4 ТКМ-V4 вид внутри

Возможности

  • три режима работы устройства: автоматическое резервирование, прямое подключение потребителей к сети и прямое подключение потребителей к источнику резервного элекроснабжения (генераторной станции).
  • отслеживание состояния сети и включение источника резервного электроснабжения (генераторной станции) и подключение его к нагрузке в следующих случаях:
    • при пропадании или снижении на 25% от нормы напряжения в сети (время реакции при выключенном резерве 12с, при включенном 5с);
    • при превышении напряжения сети на 25% от нормы (время реакции — 1с);
    • при появлении опасного потенциала (>60В) на нейтрали сети (время реакции — 1с);
    • при выходе частоты сетевого напряжения за пределы 42...60Гц (время реакции при выключенном резерве 12с, при включенном 5с; по-умолчанию данная функция отключена).
  • осуществляет разрыв нуля и фазы;
  • индикация состояния сети и резерва на плате контроллера;
  • световая сигнализация об аварийных ситуациях;
  • ручной запуск и останов генератора в любом режиме;
  • выбор времени прогрева генераторной станции;
  • вход внешней блокировки сети;
  • вход внешней блокировки включения резерва;
  • выход контрольного сигнала об аварийном состоянии системы;
  • поддержка параллельной работы нескольких устройств ТКМ-V4 с общим резервом;
  • поддержка режима параллельного резервирования;
  • имеется возможность для подключения пожарной блокировки;
  • поддержка совместной работы с источником бесперебойного питания и контроллером солнечных батарей;
  • 100% защита от встречных токов;
  • два интерфейса управления исполнительными устройствами: ДУ ТКМ-V2 и ДУ ТК485;
  • двухступенчатая подзарядка аккумулятора генераторной станции.

Совместимость

Работает с различными моделями дизельных и бензиновых генераторных станций, оснащенных исполнительными устройствами производства ООО "Техкам-Сервис" с интерфейсами управления ДУ ТКМ-V2 и ДУ ТК485 (смотри раздел Исполнительные устройства (ИУ)).

Технические характеристики

Параметр

Значение

1 Диапазон входных рабочих напряжений (при которых устройство функционирует без повреждений) 0-280В
2 Тип рабочей сети С глухо зануленной нейтралью
3 Нижний порог отключения по напряжению на фазе 160В ± 3%
4 Нижний порог включения по напряжению на фазе 165В ± 3%
5 Верхний порог отключения по напряжению на фазе 275В ± 3%
6 Верхний порог включения по напряжению на фазе 265В ± 3%
7 Нижний порог отключения по частоте 40Гц ± 0,1%
8 Нижний порог включения по частоте 42Гц ± 0,1%
9 Верхний порог отключения по частоте 60Гц ± 0,1%
10 Верхний порог включения по частоте 58Гц ± 0,1%
11 Количество попыток запуска 3
12 Максимальная длительность сигнала запуска стартёра 5 секунд
13 Длительность промежутка между попытками запуска 30 секунд
14 Время прогрева генератора 60/120 секунд
15 Время охлаждения генератора после отключения от него потребителей 75 секунд
20 Максимальный ток коммутации 40А
21 Максимальная коммутируемая мощность: 7кВт при cos(f) = 0,8
8,8кВт при cos(f) = 1
22 Напряжение питания блока от аккумулятора От 10 до 16В
23 Максимальный потребляемый ток 250мА (в ждущем режиме – 65мА)
24 Ток подзарядки аккумулятора 3,3А
25 Напряжение сохранения заряда аккумулятора 13,5В
26 Диапазон рабочих температур От 0°С до 50°С
27 Габаритные размеры, ШхВхГ 340х420х200
28 Вес устройства не более 12 кг

Код заказа

Комплект шкаф коммутации + исполнительное устройство (ИУ): ТКM-V4РС + (Код ИУ*)

*Код ИУ можно взять из таблицы быстрого выбора.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации TKM-V4 PDF 15.11.2011 920 кБ
Рекламный буклет TKM-V4 PDF 09.02.2011 кБ
Рекомендуемая схема включения АВР серии ТКМ в проводку коттеджа PDF 11.08.2009 44 кБ
