Комплект системы включения автономного резервного питания ТКМ-V10

Описание

Шкаф автоматического включения резерва ТКМ-V10 представляет собой контроллер  в составе шкафа коммутации мощностью 45 кВт (52.8 кВА). Он предназначен для управления автоматическим запуском различных генераторных станций любых фирм-изготовителей, оснащенных исполнительными устройствами производства фирмы ООО «Техкам-Сервис», и коммутации источников электроснабжения потребителей.

Устройство предназначено для работы в трёхфазных и однофазных сетях.

Комплект состоит из двух частей: шкафа коммутации и пульта управления, который позволяет удаленно (до 150 м) контролировать м управлять системой резервного питания.

Автоматика ТКМ-V7 Автоматика ТКМ-V7 Автоматика для генератора ТКМ-V7

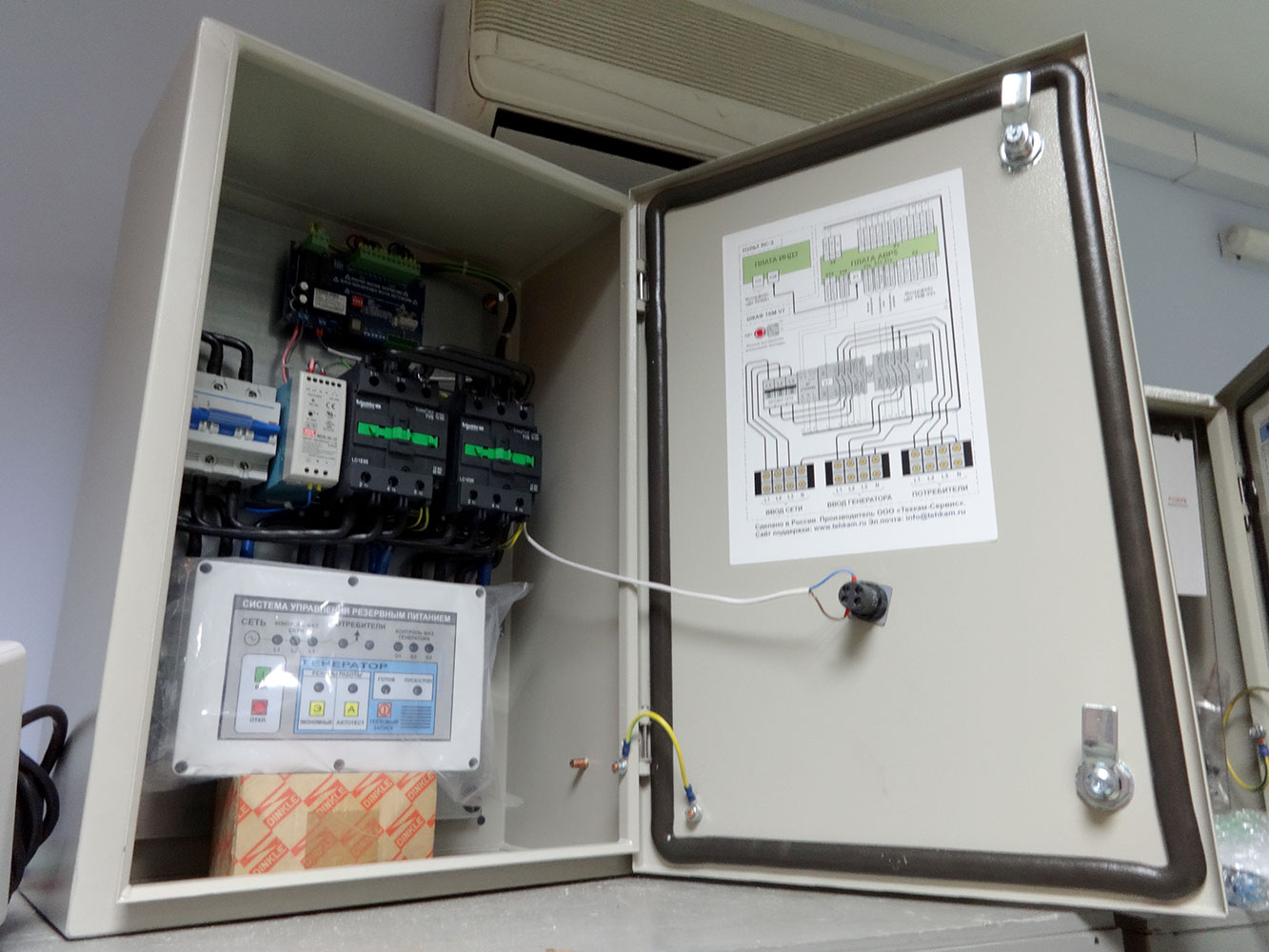

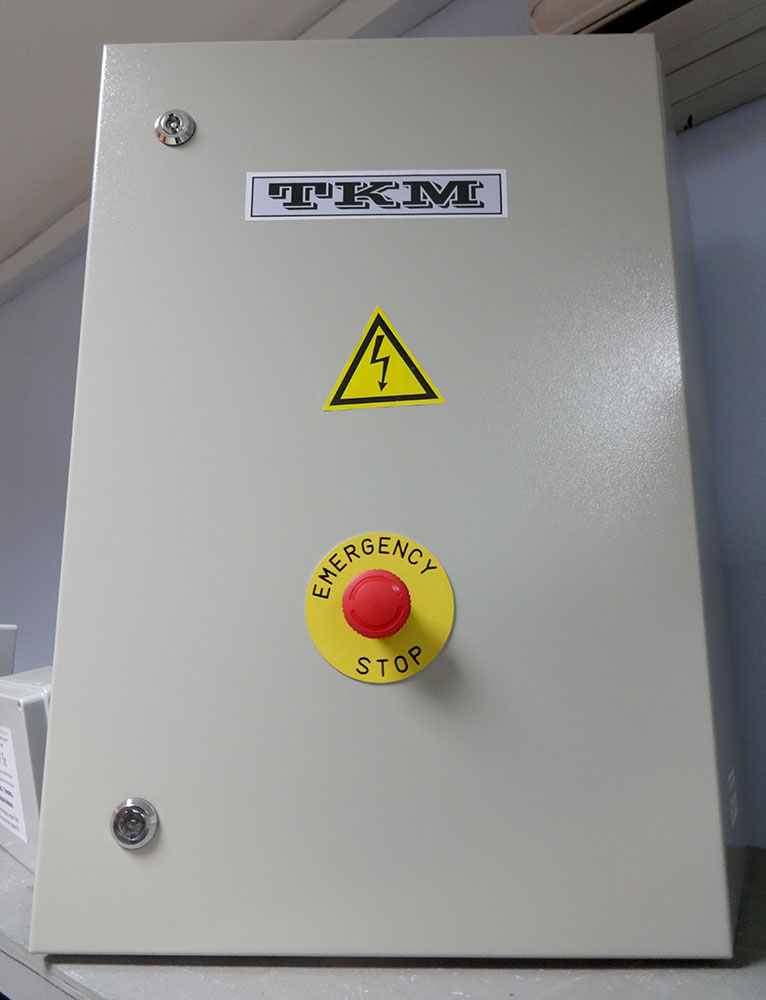

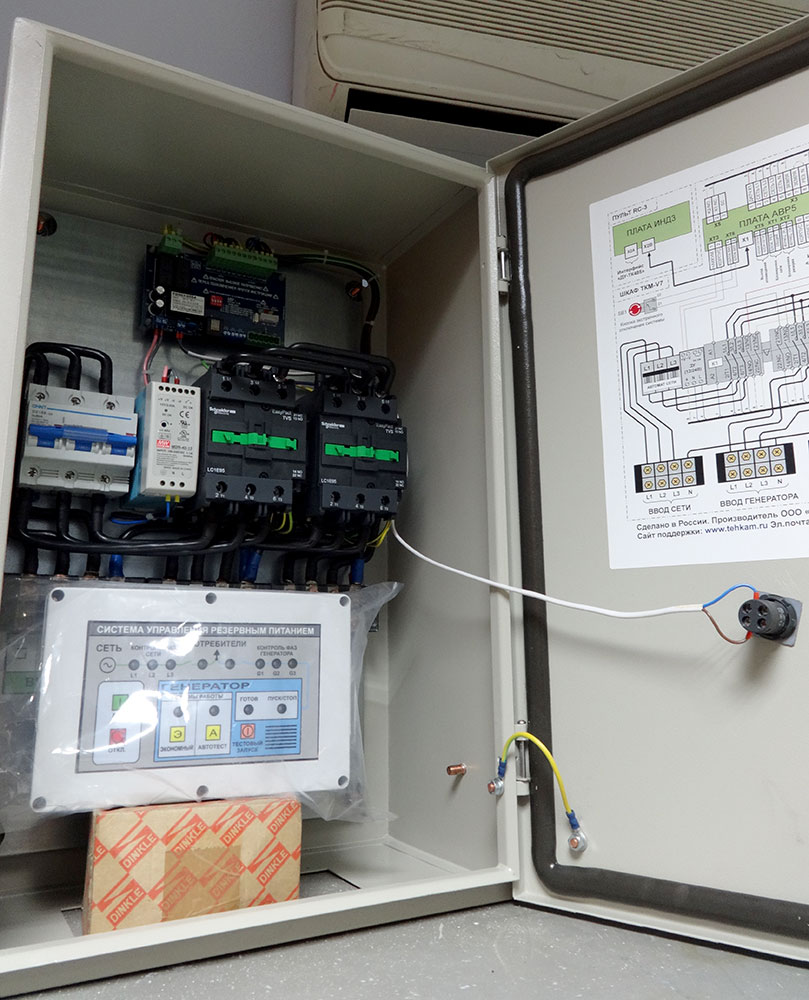

Нажать для увеличения изображения (откроется в новом окне)

Возможности

– отслеживание состояния сети и резерва (т. е. генераторной станции) и коммутация потребителей, а именно:
• разрешение включения резерва и подключение к нему потребителей при пропадании напряжения в сети хотя бы в одной из фаз;
• разрешение включения резерва и подключение к нему потребителей при снижении напряжения на 25% от нормы хотя бы на одной из фаз;
• экстренное отключение потребителей от сети, разрешение включения резерва и подключение к нему потребителей при превышении напряжения на 25% от нормы хотя бы на одной из фаз;
• отключение резерва при появлении напряжения в сети и(или) попадании напряжения в заданный диапазон и переключение потребителей на сеть;
– выбор длительности прогрева резерва;
– включение контроля частоты сети и резерва;
– вход внешней блокировки сети;
– вход внешней блокировки работы резерва;
– выход контрольного сигнала об аварийном состоянии системы;
– кнопка экстренной блокировки системы;
– «сквозной режим» (прямая коммутация нагрузки на сеть, с отключением системы резервирования);
– поддержка параллельной работы нескольких устройств ТКМ с общим резервом;
– поддержка режима параллельного резервирования;
– трехступенчатая защита от встречных токов;
– двухступенчатая подзарядка аккумулятора генератора.

Совместимость

Работает с различными моделями дизельных и бензиновых генераторных станций, оснащенных исполнительными устройствами производства ООО "Техкам-Сервис" с интерфейсами управления ДУ ТКМ-V2 и ДУ ТК485 (смотри раздел Исполнительные устройства (ИУ)).

Технические характеристики

Параметр

Значение

1 Диапазон входных рабочих напряжений (при которых устройство функционирует без повреждений) 0-280В (фазное)/ 0-480(межфазное)
2 Тип рабочей сети С глухо зануленной нейтралью
3 Максимальный коммутируемый ток обмоток кон- такторов (выводы Х5: «Реле К1» и «Реле К2»). 5А
4 Нижний порог отключения по напряжению на фазе 160В ± 3%
5 Нижний порог включения по напряжению на фазе 165В ± 3%
6 Верхний порог отключения по напряжению на фазе 275В ± 3%
7 Верхний порог включения по напряжению на фазе 265В ± 2%
8 Нижний порог отключения по частоте 40Гц ± 1%
9 Нижний порог включения по частоте 42Гц ± 3%
10 Верхний порог отключения по частоте 60Гц ± 3%
11 Верхний порог включения по частоте 58Гц ± 2%
12 Количество попыток запуска 3
13 Максимальная длительность сигнала запуска стартёра 5 секунд
14 Длительность промежутка между попытками запуска 30 секунд
15 Время прогрева генератора 60/120 секунд
16 Время охлаждения генератора после отключения от него потребителей 75 секунд
17 Период запуска в режиме "Автотест" 14 дней
18 Длительность работы ГС в режиме "Автотест" 10 минут
19 Период в режиме "Экономный" (время работы + время паузы) от 2 до 14 часов (время работы+паузы)
20 Максимальный коммутируемый ток обмоток контакторов контроллером
21 Максимальный ток защиты от перегрузки по току на сетевом входе (тепловой автомат) 80А на фазу
22 Максимальная коммутируемая мощность 52,8кВА
23 Напряжение питания блока от аккумулятора От 7,5 до 16В
24 Максимальный потребляемый ток контроллера 250мА (в ждущем режиме – 65мА)
25 Ток подзарядки аккумулятора 3,3А
26 Напряжение сохранения заряда 13,5В
27 Диапазон рабочих температур От 0°С до 50°С
28 Габаритные размеры, ШхВхГ 400х600х240

Документация

Файл Тип Дата создания Размер
Руководство по установке и эксплуатации TKM-V10 PDF 09.03.2016 817 кБ
