Комплект исполнительного устройства ИУ14с для ГС серии DCA фирмы "Denyo"

Описание

Комплект ИУ14c предназначен для установки на дизельных генераторных станциях серии DCA фирмы Denyo, с целью обеспечения возможности их работы совместно со шкафами и контроллерами автоматического включения резерва серий ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).

Комплект состоит из блока электрики.

Возможности

  • тестирование датчиков ГС (перегрева и состояния аккумулятора) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
  • включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков (перегрева, аварии системы подзарядки и давления масла) или при прекращении подачи сигнала Зажигание;
  • возможность подключения кнопки экстренного останова.

Совместимость с ГС

Работает с моделями дизельных генераторных станций DCA10ESX, DCA13ESX, DCA15ESX и DCA25ESX фирмы "Denyo".

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс. 40А
2 Ток коммутации сигнала старт, макс. 40А
3 Ток коммутации сигнала подогрева, макс. 40 А
4 Диапазон питающего напряжения от аккумулятора От 7 до 27В
5 Потребляемый ток в режиме запуска, макс. 450мА
6 Потребляемый ток в режиме работы, макс. 250мА
7 Потребляемый ток в режиме сна, макс. 10-25мкА
8 Потребляемый ток в режиме останова, макс. 10-25мкА
9 Рабочий диапазон температур -20...+55°С
10 Диапазон температур хранения -45...+60°С
11 Габаритные размеры блока электрики (без ушек) 110х110х65мм
12 Общая масса комплекта, не более 2,2 кг

Внешний вид

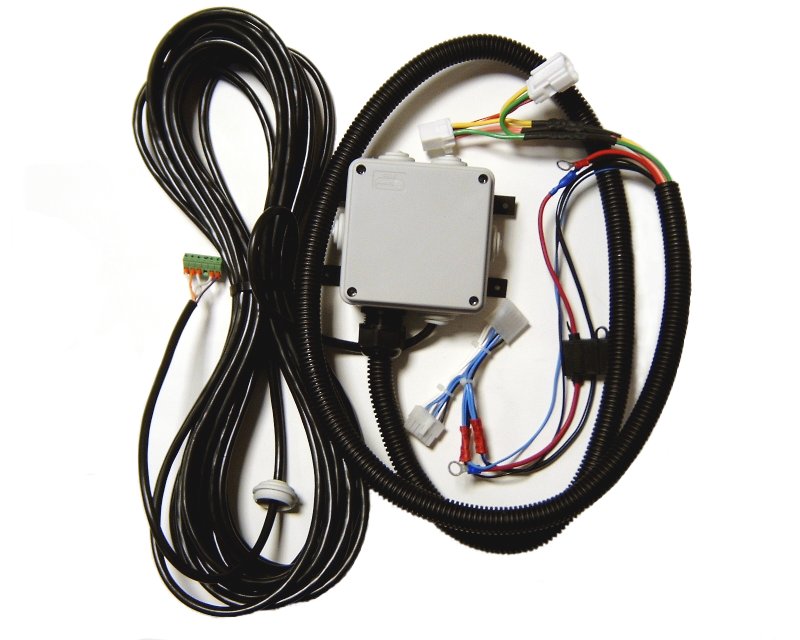

Внешний вид ИУ14с

Кликните по изображению, чтобы увеличить.

Код заказа

Двигатель ГС Код комплекта исполнительного устройства (без АВР и пульта RC)**
Denyo DCA10ESX ИУ14с
Denyo DCA13ESK
Denyo DCA15ESX (ESK)
Denyo DCA20ESK
Denyo DCA25ESK

* Код ИУ для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации ИУ14с PDF 12.08.2009 532 кБ
