Комплект исполнительного устройства ИУ16с для ГС с дистанционным запуском от "сухого контакта"

Описание

Комплект исполнительного устройства ИУ16с предназначен для управления бензиновыми и дизельными генераторными станциями, имеющими в своём составе контроллеры со входом дистанционного запуска от так называемого "сухого контакта", для  совместной их работе со шкафами и контроллерами автоматического включения резерва серий ТКМ-V3 и ТКМ-V5, а также шкафами сторонних производителей. Отличается отсутствием настройки, простотой и удобством монтажа.

Комплект состоит из блока электрики.

Возможности

  • выбор типа управляющего контакта (НР - нормально разомкнутый или НЗ - нормально-замкнутый)
  • простота установки;
  • простота эксплуатации;
  • высокая надёжность (100000 циклов запуска-останова);
  • исполнение для 12В и 24В аккумуляторного питания.

Совместимость с ГС

Работает с разными бензиновыми и дизельными генераторными станциями различных производителей.

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс. 40А
2 Напряжение питания (вариант на 12В) От 7,5 до 16В
3 Напряжение питания (вариант на 24В) От 17 до 36В
4 Максимально допустимое напряжение питания 45В
5 Потребляемый ток в режиме запуска, макс. 240мА
6 Потребляемый ток в режиме работы, макс. 240мА
7 Потребляемый ток в режиме сна, макс. 1мА
8 Потребляемый ток в режиме останова, макс. 1мА
9 Рабочий диапазон температур -20...+55°С
10 Диапазон температур хранения -45...+60°С
11 Габаритные размеры блока электрики (без ушек) 110х110х65мм
12 Общая масса комплекта, не более 0,25 кг

Внешний вид

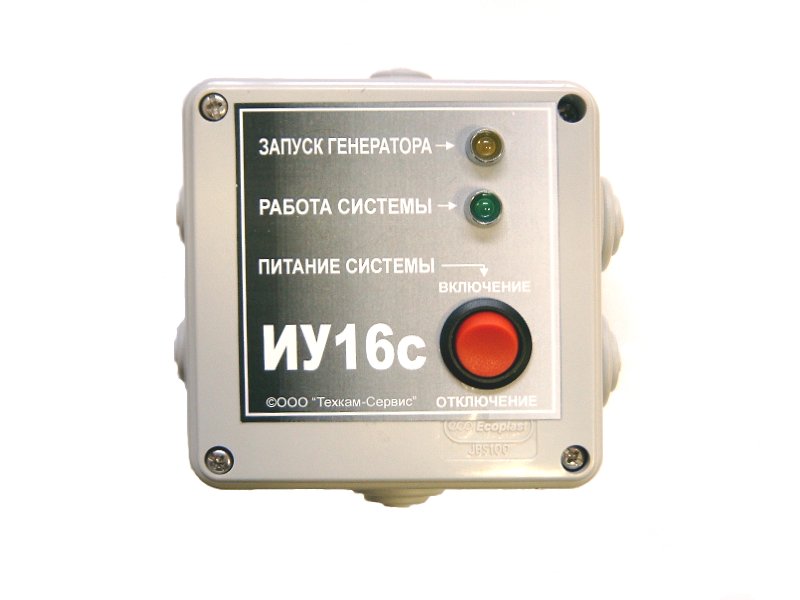

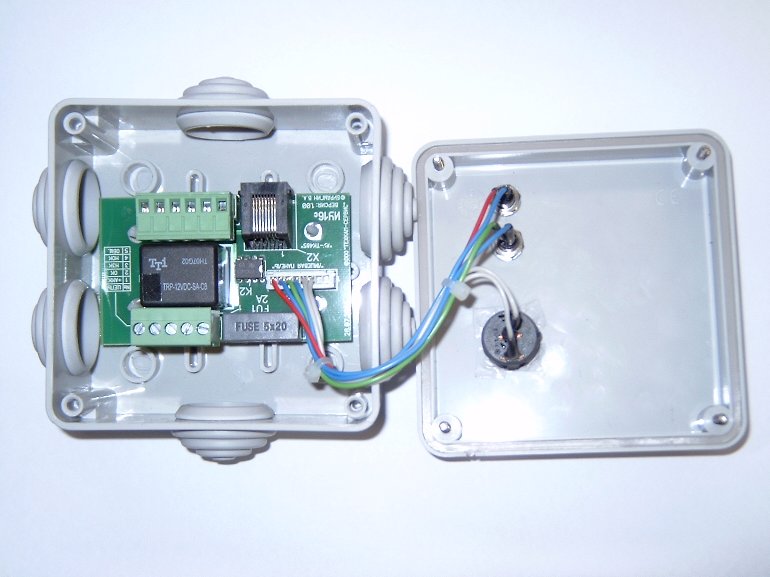

Внешний вид ИУ16с Вид внутри ИУ16с
Внешний вид ИУ16с Вид внутри ИУ16с

Код заказа

Исполнительное устройство: ИУ16с

* Код жгута для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации ИУ16с PDF 12.08.2009 212 кБ
