Устройство автоматического включения резерва
ТКМ-V5

Описание

Устройство включения автономного резервного питания (УВАРП) ТКМ-V5 предназначено для управления резервом и коммутатором потребителей между сетью и резервом. В качестве резерва могут применяться различные дизельные или бензиновые генераторные станции различных фирм-изготовителей, оснащенные исполнительным устройствами ИУ15с и ИУ16с производства фирмы ООО "Техкам-Сервис" (смотри раздел Исполнительные устройства (ИУ)). Отличается привлекательным дизайном и возможностью подключения широкого спектра генераторных станций.

  • Устройство рассчитано на работу в однофазных и трехфазных сетях. Имеются варианты для 12В и 24В бортовых сетей.
  • Устройство выпускается в виде контроллера без силовой части. В этом случае силовую часть заказчик может собрать сам или воспользоваться шкафом ШК нашей сборки.

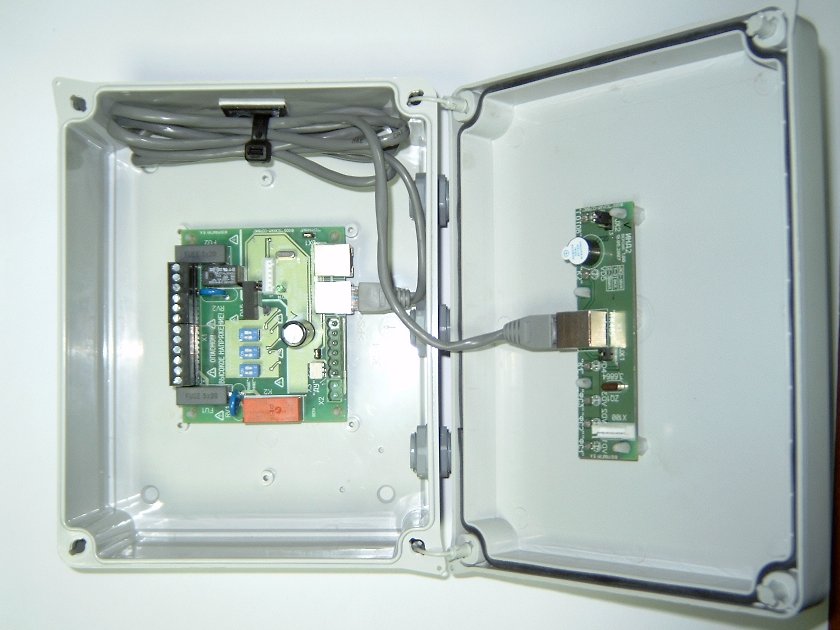

Вид контроллера ТКМ-V5 ТКМ-V5 вид внутри
Вид контроллера ТКМ-V5 ТКМ-V5 вид внутри

Возможности

  • отслеживание состояния сети, включает в себя:
    • запуск резерва и подключение его к нагрузке при пропадании или снижении на 15% или 25% от нормы напряжения хотя бы в одной из фаз в сети;
    • экстренное отключение нагрузки от сети, запуск резерва и подключение его к нагрузке при превышении напряжения на 15% или 25%  от нормы хотя бы на одной из фаз сети;
    • отключение резерва при появлении и(или) попадании в заданный диапазон напряжения в сети и переключение нагрузки на сеть;
  • контроль частоты напряжения резерва;
  • индикация состояния каждой из фаз сети и состояние резерва;
  • звуковая и световая сигнализация об аварийных ситуациях;
  • "сквозной режим" (прямая коммутация нагрузки на сеть, с отключением системы резервирования);
  • трёхступенчатая защита от встречных токов.

Совместимость

Работает с различными моделями дизельных и бензиновых генераторных станций, оснащенных исполнительными устройствами с интерфейсом управления ДУ ТК485 производства ООО "Техкам-Сервис" (смотри раздел Исполнительные устройства (ИУ)).

Технические характеристики

Параметр

Значение

1 Диапазон входных рабочих напряжений (при которых устройство функционирует без повреждений) 0-280В (фазное)/ 0-480(межфазное)
2 Тип рабочей сети С глухо зануленной нейтралью
3 Нижний порог отключения по напряжению на фазе Для 25% предела: 163В ± 3%
Для 15% предела: 195В ± 3%
4 Нижний порог включения по напряжению на фазе Для 25% предела: 168В ± 3%
Для 15% предела: 190В ± 3%
5 Верхний порог отключения по напряжению на фазе Для 25% предела: 277В ± 3%
Для 15% предела: 253В ± 3%
6 Верхний порог включения по напряжению на фазе Для 25% предела: 265В ± 3%
Для 15% предела: 245В ± 3%
7 Нижний порог отключения по частоте резерва 40Гц ± 0,1%
8 Нижний порог включения по частоте резерва 42Гц ± 0,1%
9 Верхний порог отключения по частоте резерва 60Гц ± 0,1%
10 Верхний порог включения по частоте резерва 58Гц ± 0,1%
11 Время прогрева генератора 60 секунд
12 Время охлаждения генератора после отключения от него потребителей 75 секунд
13 Максимальный коммутируемый ток обмоток контакторов контроллером
14 Напряжение питания блока от аккумулятора (вариант 12В) От 8 до 16В
15 Напряжение питания блока от аккумулятора (вариант 24В) От 17 до 36В
16 Максимальный потребляемый ток 100мА (в ждущем режиме – 55мА)
17 Напряжение сохранения заряда аккумулятора при исполнении в шкафу 13,5В
18 Диапазон рабочих температур От 0°С до 50°С
19 Габаритные размеры, ШхВхГ 220х170х80
30 Вес устройства не более 0,75 кг

Код заказа

Контроллер с 12В питанием: ТКM-V5РС-12В + (Код ИУ*)
Контроллер с 24В питанием: ТКM-V5PС-24В + (Код ИУ*)

*Код ИУ с интерфейсом "ДУ-ТК485" можно взять из таблиц быстрого выбора.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации TKM-V5 PDF 11.08.2009 298 кБ
Рекомендуемая схема силовой части для ТКМ-V5 PDF 11.08.2009 138 кБ
Рекомендуемая схема включения АВР серии ТКМ в проводку коттеджа PDF 11.08.2009 44 кБ
