Комплект исполнительного устройства ИУ3с для ГС на базе бензиновых двигателей японских производителей

Описание

Комплект ИУ3c предназначен для установки на бензиновых генераторных станциях серии EF5200 и EF6600 фирмы Yamaha, E57S фирмы Hitachi генераторных станциях имеющих в своем составе двигатели из линейки GX240 - GX670 фирмы Honda и двигатели серий Eh26 и EH41 фирмы Robin-Subaru, с целью обеспечения возможности их работы совместно со шкафами и контроллерами автоматического включения резерва серий ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).

Комплект состоит из двух частей: блока электрики и механического привода.

Возможности

  • тестирование датчиков ГС (при наличии таковых) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
  • включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
  • плавное автоматическое управление воздушной заслонкой двигателя;
  • автоматическое управление топливным клапаном;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков или при прекращении подачи сигнала Зажигание;
  • возможность подключения кнопки экстренного останова и датчиков перегрева двигателя.

Совместимость с ГС

Работает со всеми моделями бензиновых генераторных станций на базе двигателей серии GX240-GX670 фирмы Honda, Eh26 и EH41 фирмы "Robin-Subaru", а также генераторные станции EF5200 и EF6600 фирмы "Yamaha" и E57S фирмы "Hitachi".

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс.
2 Ток коммутации сигнала старт, макс. 30А
3 Ток коммутации сигнала останова, макс. 8 А
4 Диапазон питающего напряжения от аккумулятора От 7 до 27В
5 Диапазон питающего напряжения от ГС От 200 до 250В
6 Потребляемый ток в режиме запуска, макс. 450мА
7 Потребляемый ток в режиме работы, макс. 250мА
8 Потребляемый ток в режиме сна, макс. 10-25мкА
9 Потребляемый ток в режиме останова, макс. 10-25мкА
10 Рабочий диапазон температур -20...+55°С
11 Диапазон температур хранения -45...+60°С
12 Габаритные размеры блока электрики (без ушек) 150х70х65мм
13 Общая масса комплекта, не более 3,6 кг

Внешний вид

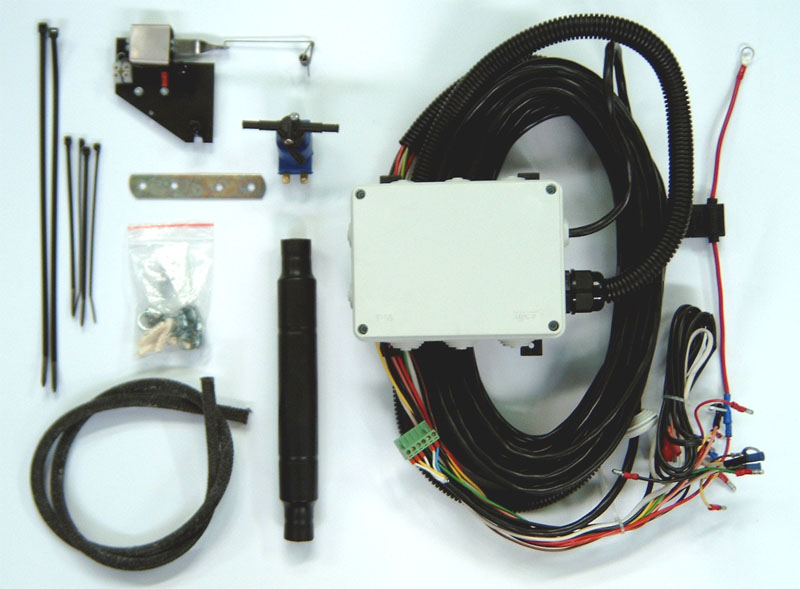

Внешний вид ИУ3с

Кликните по изображению, чтобы увеличить.

Код заказа

Двигатель ГС Код комплекта исполнительного устройства (без АВР и пульта RC)**

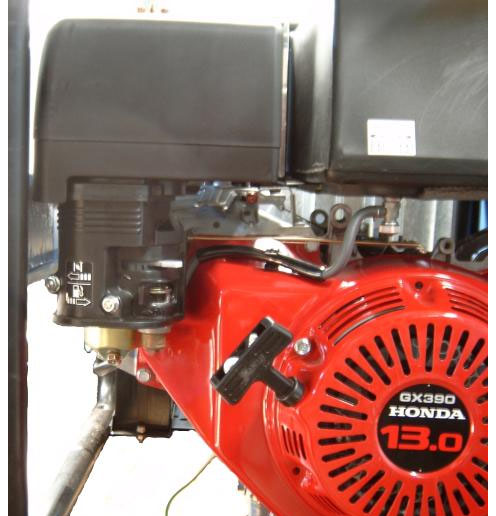

HONDA GX240, GX270, GX340, GX390
(с механическим приводом заслонки)
ИУ3с+ПБ3-4

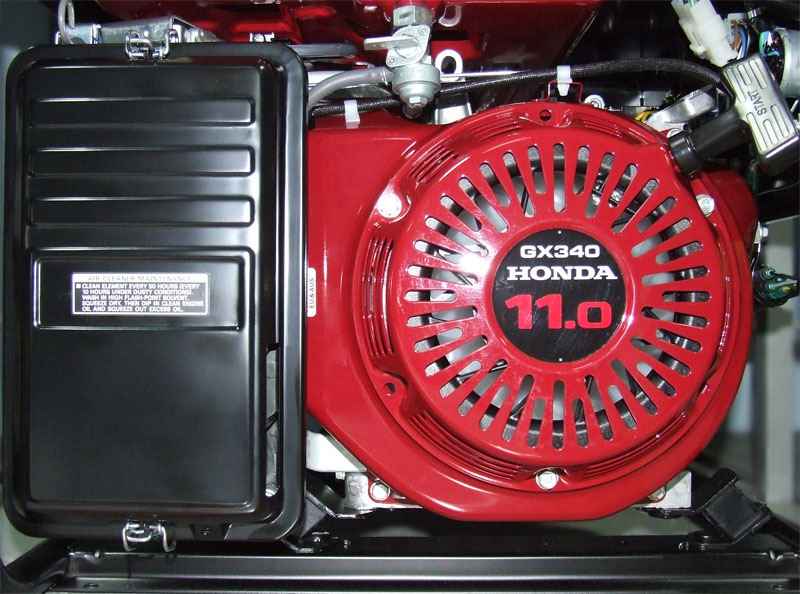

HONDA GX240, GX270, GX340, GX390
(с полуавтоматическим вакуумным приводом воздушной заслонки) с металлическим корпусом воздушного фильтра
ИУ3с+ПБ3-2
HONDA GX240, GX270, GX340, GX390
(с автоматическим приводом воздушной заслонки)
ИУ3с

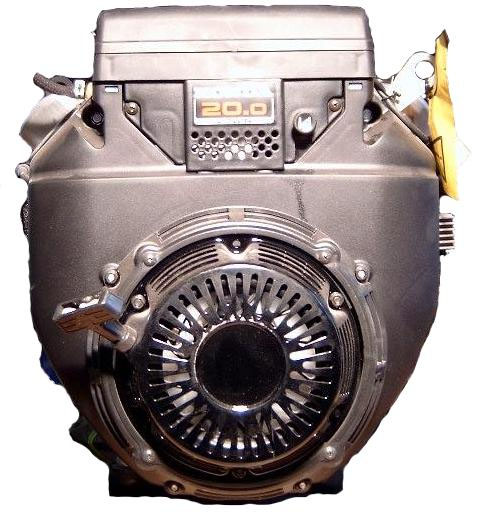

HONDA GX610, GX620, GX670 ИУ3с+ПБ3-5
ROBIN-SUBARU Eh26, EH41
(с верхним расположением воздушного фильтра)
ИУ3с+ПБ3-6
ROBIN-SUBARU Eh26, EH41(с боковым расположением воздушного фильтра) ИУ3с+ПБ3-7
HITACHI E57S ИУ3с+ПБ3-8

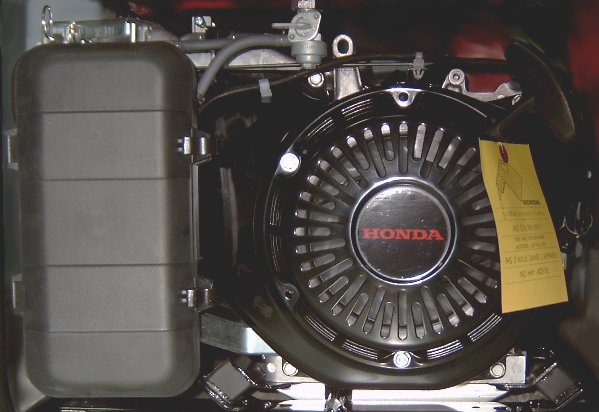

HONDA GX240, GX270, GX340, GX390
(с полуавтоматическим вакуумным приводом воздушной заслонки)
(взамен ИУ3с+ПБ3-2)
ИУ3с+ПБ3-10
YAMAHA EF5200E, EF6600E ИУ3с+EF6600

* Код ИУ для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.
