Комплект исполнительного устройства ИУ4с для инверторной ГС марки EU30is фирмы Honda
- Описание
- Возможности
- Совместимость с ГС
- Технические характеристики
- Внешний вид
- Код заказа
- Документация
Описание
Комплект ИУ4c предназначен для установки на бензиновых инверторных генераторных станциях марки EU30is фирмы Honda, с целью обеспечения возможности их работы совместно со шкафами и контроллерами автоматического включения резерва серий ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).
Комплект состоит из двух частей: блока электрики и механического привода.
ВНИМАНИЕ!!! При установке на дежурство станции EU30is в составе системы резервного электроснабжения, её необходимо оснастить аккумулятором ёмкостью не менее 17А/ч.
Возможности
- тестирование датчиков ГС (при наличии таковых) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
- включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
- плавное автоматическое управление воздушной заслонкой двигателя;
- автоматическое управление топливным клапаном;
- автоматический останов станции при срабатывании одного из имеющихся датчиков или при прекращении подачи сигнала Зажигание;
- возможность подключения кнопки экстренного останова и датчиков перегрева двигателя.
Совместимость с ГС
Работает с бензиновыми инверторными генераторными станциями марки EU30is фирмы Honda.
Технические характеристики
№ | Параметр | Значение |
---|---|---|
1 | Ток коммутации сигнала зажигания, макс. | 8А |
2 | Ток коммутации сигнала старт, макс. | 20А |
3 | Ток коммутации сигнала останова, макс. | 8 А |
4 | Диапазон питающего напряжения от аккумулятора | От 7 до 27В |
5 | Потребляемый ток в режиме запуска, макс. | 250мА |
6 | Потребляемый ток в режиме работы, макс. | 50мА |
7 | Потребляемый ток в режиме сна, макс. | 10-25мкА |
8 | Потребляемый ток в режиме останова, макс. | 10-25мкА |
9 | Рабочий диапазон температур | -20...+55°С |
10 | Диапазон температур хранения | -45...+60°С |
11 | Габаритные размеры блока электрики (без ушек) | 50х50х25мм |
12 | Общая масса комплекта, не более | 1,6 кг |

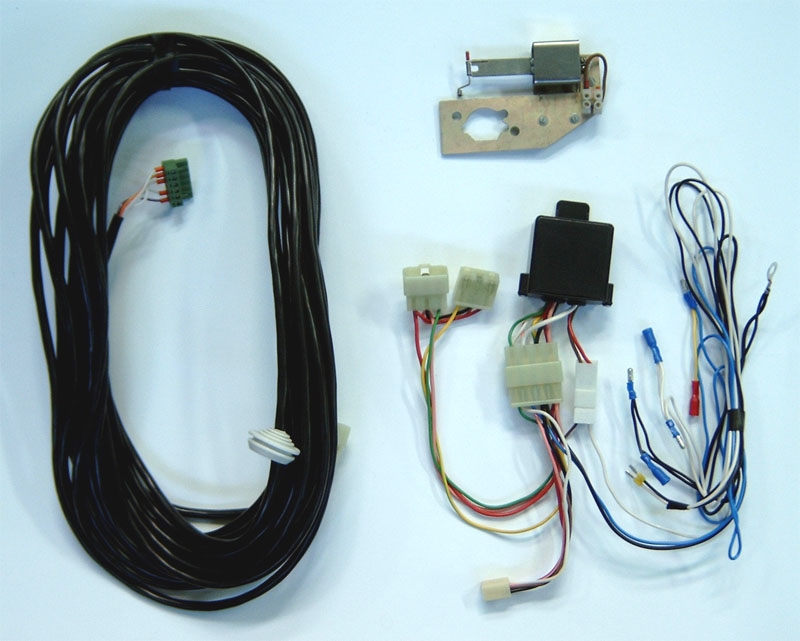

Внешний вид
Кликните по изображению, чтобы увеличить.
Код заказа
Генераторная станция | Код комплекта исполнительного устройства (без АВР и пульта RC)** |
---|---|
HONDA EU30is | ИУ4с + ПБ4-1 |
* Код ИУ для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.
Документация
Файл | Тип | Дата создания | Размер |
---|---|---|---|
Руководство по монтажу и эксплуатации ИУ4с | 12.08.2009 | 1 391 кБ |
