Комплект исполнительного устройства ИУ7с для ГС серии EDL фирмы "Yamaha"

Описание

ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).

Комплект состоит из блока электрики.

Возможности

  • тестирование датчиков ГС (перегрева и состояния аккумулятора) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
  • включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков (перегрева, аварии системы подзарядки и давления масла) или при прекращении подачи сигнала Зажигание;
  • возможность подключения кнопки экстренного останова.

Совместимость с ГС

Работает со всеми моделями дизельных генераторных станций серии EDL фирмы "Yamaha".

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс. 40А
2 Ток коммутации сигнала старт, макс. 40А
3 Ток коммутации сигнала подогрева, макс. 40 А
4 Диапазон питающего напряжения от аккумулятора От 7 до 27В
5 Потребляемый ток в режиме запуска, макс. 450мА
6 Потребляемый ток в режиме работы, макс. 250мА
7 Потребляемый ток в режиме сна, макс. 10-25мкА
8 Потребляемый ток в режиме останова, макс. 10-25мкА
9 Рабочий диапазон температур -20...+55°С
10 Диапазон температур хранения -45...+60°С
11 Габаритные размеры блока электрики (без ушек) 110х110х65мм
12 Общая масса комплекта, не более 2,2 кг

Внешний вид

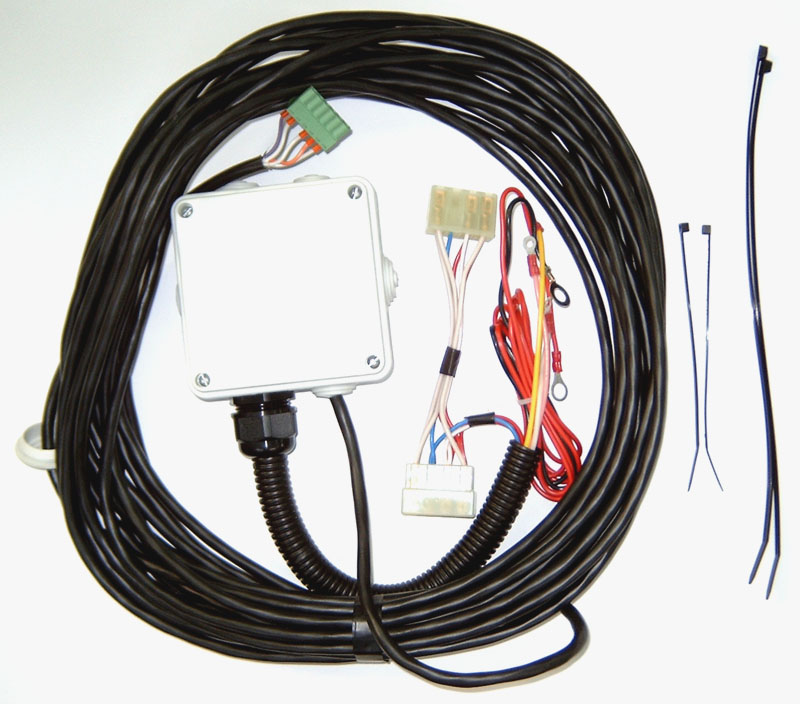

Внешний вид ИУ7с

Кликните по изображению, чтобы увеличить.

Код заказа

Двигатель ГС Код комплекта исполнительного устройства (без АВР и пульта RC)**
Yamaha EDL11000E ИУ7с-EDL
Yamaha EDL13000TE
Yamaha EDL20000TE
Yamaha EDL26000TE

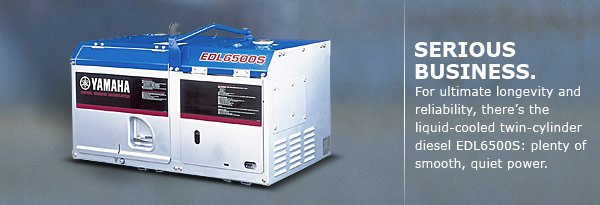

Yamaha EDL6500S ИУ7с-EDL6500

* Код ИУ для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации ИУ7с PDF 12.08.2009 2 718 кБ
