Комплект исполнительного устройства ИУ9с для инверторных ГС фирмы Honda

Описание

Комплект ИУ9c предназначен для установки на бензиновых инверторных генераторных станциях, оснащённых системами дистанционного запуска, работающими по системе "СТАРТ-СТОП" (для запуска нажимаем кнопку старт, для останова нажимаем кнопку стоп), подобных инверторным генераторным станциям марки EM50is и EM70is фирмы Honda, с целью обеспечения возможности их работы совместно со шкафами и контроллерами автоматического включения резерва серий ТКМ-V2 и ТКМ-V3 в составе системы резервирования электроснабжения, а также для обеспечения этих генераторов дистанционным запуском с пульта серии RC-1. Отличается высокой надежностью (до 100000 циклов запуска-останова).

Комплект состоит из блока электрики.

Возможности

  • тестирование датчиков ГС (при наличии таковых) и состояния двигателя (работа/останов) с выдачей сигнала готовности к запуску, при подаче на вход сигнала Зажигание;
  • включение реле стартера двигателя и автоматическое его отключение и блокировка (защита от повторного старта) при удачном запуске двигателя ГС;
  • автоматическое управление топливным клапаном;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков или при прекращении подачи сигнала Зажигание;
  • возможность подключения кнопки экстренного останова и датчиков перегрева двигателя.

Совместимость с ГС

Работает с бензиновыми инверторными генераторными станциями марки EМ50is и EМ70is фирмы Honda.

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс.
2 Ток коммутации сигнала старт, макс. 30А
3 Ток коммутации сигнала останова, макс. 8 А
4 Диапазон питающего напряжения от аккумулятора От 7 до 27В
5 Диапазон питающего напряжения с выхода генератора От 200 до 250В
6 Выходное напряжение встроенного блока питания 14В
7 Потребляемый ток в режиме запуска, макс. 450мА
8 Потребляемый ток в режиме работы, макс. 250мА
9 Потребляемый ток в режиме сна, макс. 10-25мкА
10 Потребляемый ток в режиме останова, макс. 10-25мкА
11 Рабочий диапазон температур -20...+55°С
12 Диапазон температур хранения -45...+60°С
13 Габаритные размеры блока электрики (без ушек) 150х70х65мм
14 Общая масса комплекта, не более 3,2 кг

Внешний вид

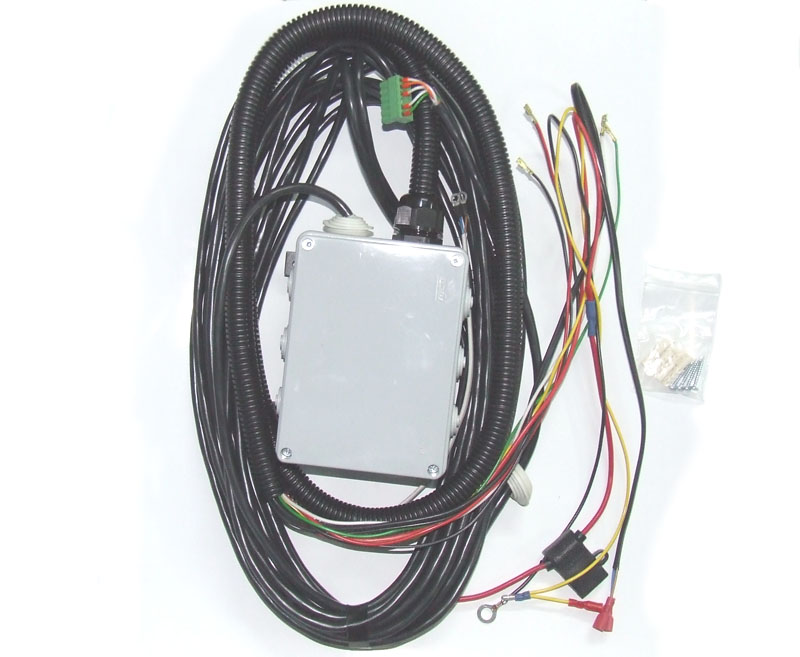

Внешний вид ИУ9с

Кликните по изображению, чтобы увеличить.

Код заказа

Генераторная станция Код комплекта исполнительного устройства (без АВР и пульта RC)**

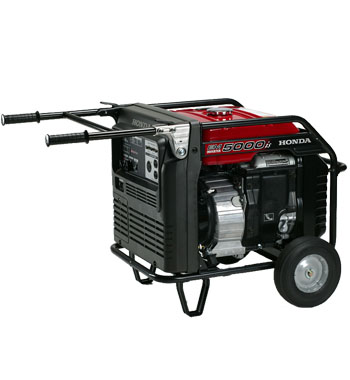

HONDA EM5000is, EM50is ИУ9с

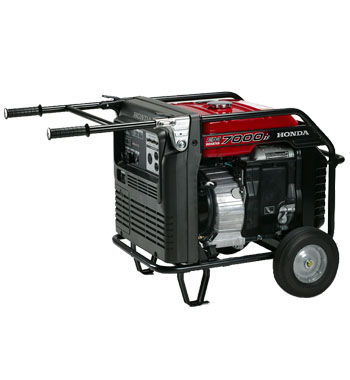

HONDA EM7000is, EM70is

* Код ИУ для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации ИУ9с PDF 12.08.2009 947 кБ
