Пульт управления системой автономного резервного питания RC3

Описание

Пульт дистанционного управления RC3 предназначен для удалённого мониторинга и управления комплектами автоматического включения резервного питания серии ТКМ версий: 3, 4, 5 и 6.

Примеры крепления пульта (картинки увеличиваются)

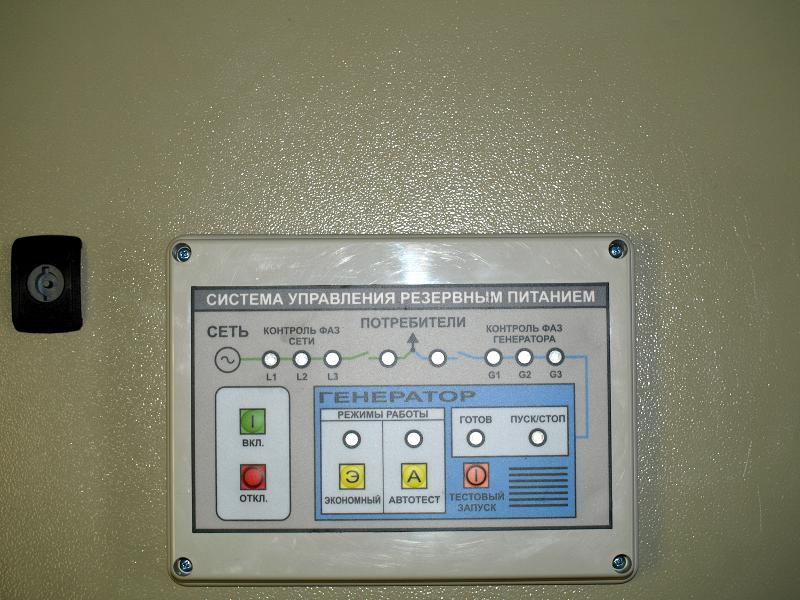

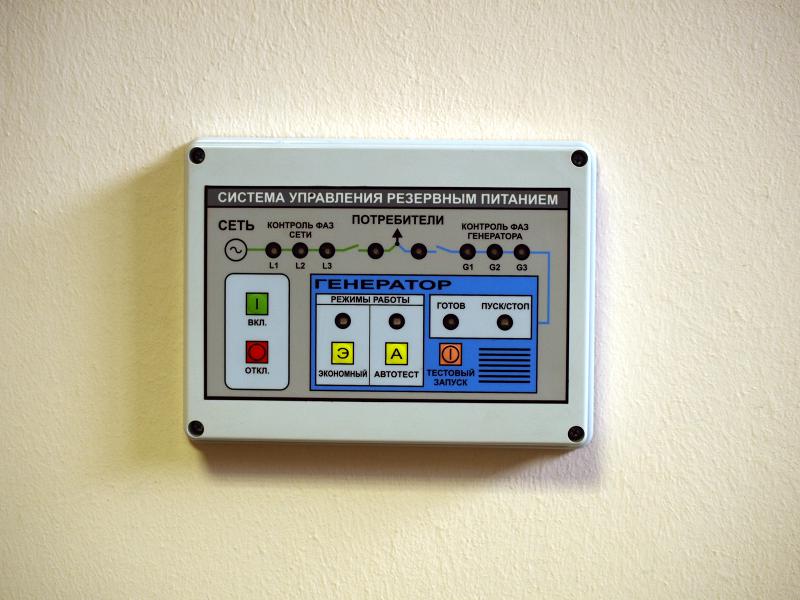

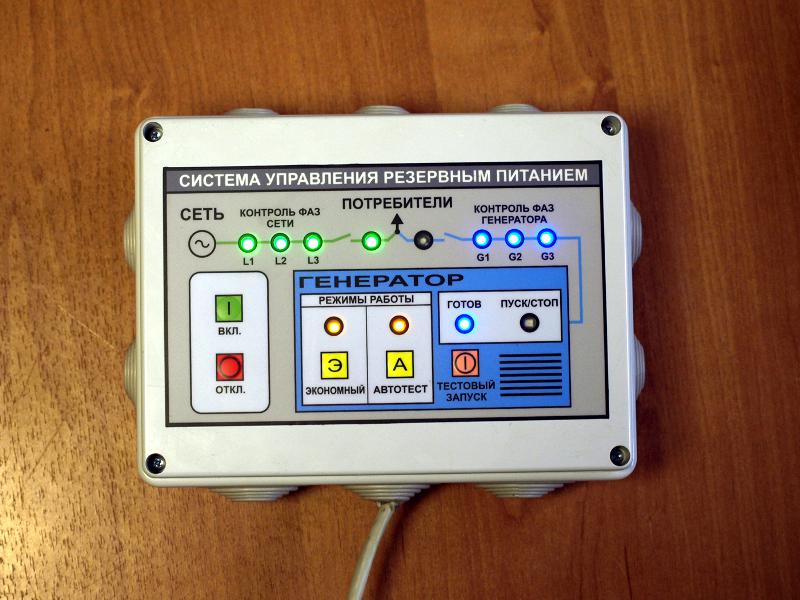

Крепление пульта RC3 на дверце щита. Крепление           крышки пульта RC3 на стене. Включенный           пульт RC3.
на передней крышке щита на стене включенный пульт в корпусе

Возможности

  • индикация состояния каждой из фаз сети и резерва;
  • звуковая и световая сигнализация об аварийных ситуациях;
  • ручной запуск и останов генератора в любом режиме;
  • «режим автотест» (производит автоматический тестовый запуск генератора каждые две недели (день недели выбирается клиентом));
  • «экономный режим» работы при работе от генератора с возможностью выбора времени работы и паузы в пределах от 1 до 7 часов, а также с возможностью выбора приоритета работы или паузы при пропадании сети;
  • таймер технического обслуживания резерва (генераторной станции);
  • удалённое подключение на расстоянии до 150м (2-х метровый кабель в комплекте);
  • различные варианты крепления.

Совместимость

Совместим с комплектами автоматического включения резервного питания: ТКМ-V3,TKM-V4, TKM-V5 и TKM-V6.

Технические характеристики

Параметр Значение
1 Диапазон рабочего напряжения питания От 9 до 30В
2 Максимально допустимый диапазон напряжения питания От 6 до 36В
3 Максимальный потребляемый ток в дежурном режиме 45мА (при Uакк=12,6В)
4 Максимальный потребляемый ток 62мА (при Uакк=12,6В)
5 Диапазон рабочих температур От -22°С до +55°С
6 Диапазон температур хранения От -45°С до +60°С
7 Габаритные размеры, ШхВхГ (мм) 145х195х70
8 Вес комплекта не более 0,8 кг

Код заказа

Пульт RC3

Документация

Файл Тип Дата создания Размер
Руководство по монтажу и эксплуатации RC3 15.11.2011 196 кБ
