Комплект универсального интеллектуального исполнительного устройства ИУ15с для ГС на базе бензиновых и дизельных двигателей

Описание

Комплект универсального интеллектуального исполнительного устройства ИУ15с предназначен для обеспечения ручных и автоматических запуска и останова дизельных и бензиновых генераторных станций, при  совместной их работе со шкафами и контроллерами автоматического включения резерва серий ТКМ-V3 и ТКМ-V5, а также шкафами сторонних производителей, или пультами дистанционного запуска серии RC-5 производства фирмы ООО Техкам-Сервис. Отличается расширенным набором сервисных функций, гибкой настройкой, простотой и удобством монтажа. Имеет интерфейс для работы совместно с ЭВМ.

Комплект состоит из блока электрики с разными типами соединительных жгутов.

Возможности

  • полностью автоматический запуск и останов генераторной станции по сигналу "разрешение работы", который может быть подан:
    • с ключа на передней панели корпуса исполнительного устройства;
    • через интерфейс ДУ TK485 с блоков TKM-V3 и TKM-V5 или ЭВМ (через адаптер "TK485-PC" (опция));
    • с сухого контакта (нормально-разомкнутые контаткты реле, открытый коллектор) любого другого управляющего устройства.
  • выбор алгоритма работы с генераторной станцией (6 вариантов);
  • тестирование трёх дискретных датчиков ГС (уровень или давление масла, датчик перегрева (нормально-разомкнутый) и датчик состояния двигателя (работа/останов);
  • измерение четырёх аналоговых величин: напряжение аккумулятора, уровень топлива, уровень масла и величина температуры (диапазоны напряжений, температур, а также ёмкости топливных баков конфигурируются с ЭВМ при помощи адаптера (опция) и ПО);
  • автоматическая блокировка (защита от повторного старта) реле стартера при удачном запуске двигателя ГС;
  • автоматический останов станции при срабатывании одного из имеющихся датчиков или при прекращении подачи сигнала Зажигание;
  • отражение состояния системы при помощи многоцветного индикатора на передней панели;
  • возможность подключения кнопки экстренного останова;
  • ведение журнала ошибок (до 15 последних событий);
  • вывод подробного отчёта о состоянии на пульт RC-5 (опция) и ЭВМ (через адаптер "TK485-PC" (опция);
  • встроенный счётчик моточасов и таймер технического обслуживания;
  • встроенное двухступенчатое зарядное устройство;
  • исполнение для 12В и 24В аккумуляторного питания.

Совместимость с ГС

Работает с разными бензиновыми и дизельными генераторными станциями различных производителей.

Технические характеристики

Параметр Значение
1 Ток коммутации сигнала зажигания, макс. 40А
2 Ток коммутации сигнала старт, макс. 40А
3 Ток коммутации 1-го дополнительного выхода, макс. 40А
4 Ток коммутации 2-го дополнительного выхода, макс. 20А
5 Напряжение питания (вариант на 12В) От 7,5 до 16В
6 Напряжение питания (вариант на 24В) От 17 до 36В
7 Максимально допустимое напряжение питания 45В
8 Потребляемый ток в режиме запуска, макс. 650мА
9 Потребляемый ток в режиме работы, макс. 300мА
10 Потребляемый ток в режиме сна, макс. 10-25мкА
11 Потребляемый ток в режиме останова, макс. 10-25мкА
12 Рабочий диапазон температур -20...+55°С
13 Диапазон температур хранения -45...+60°С
14 Габаритные размеры блока электрики (без ушек) 220х170х80мм
15 Общая масса комплекта, не более 2,2 кг

Внешний вид

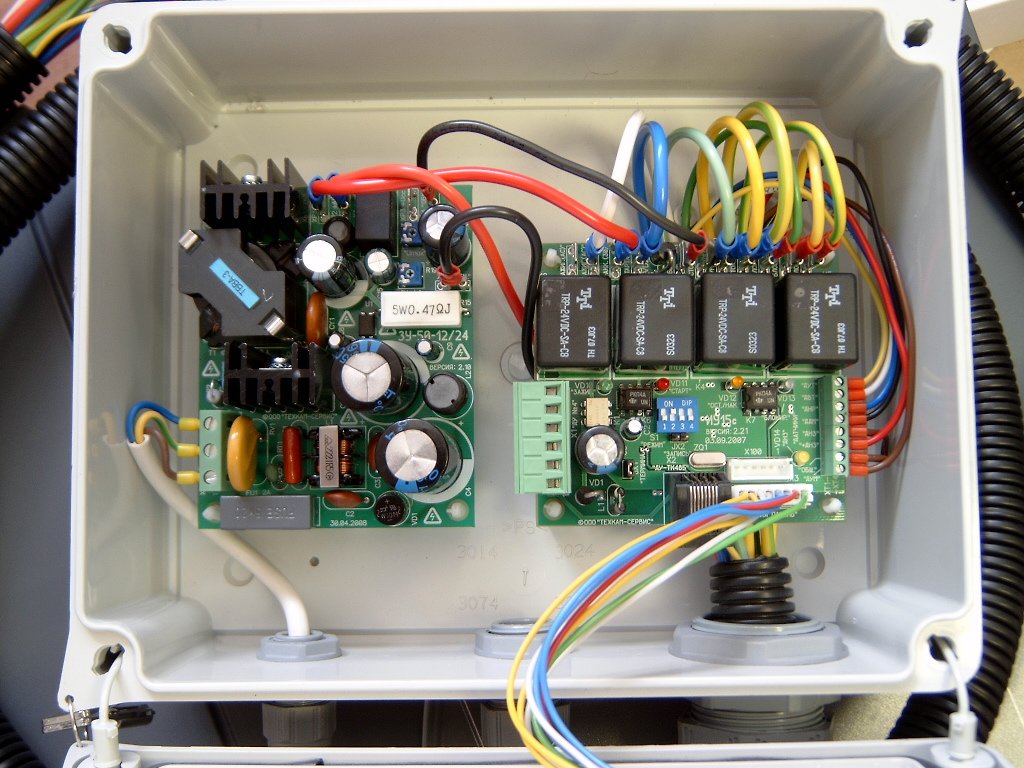

Внешний вид ИУ15с Вид внутри ИУ15с
Внешний вид ИУ15с Вид внутри ИУ15с

Код заказа

Исполнительное устройство: ИУ15с + Жгут (Код жгута*)

* Код жгута для конкретной ГС можно посмотреть в таблице быстрого выбора
** Код АВР можно посмотреть в разделе Автоматика АВР, а RC в разделе Пульты RC.
